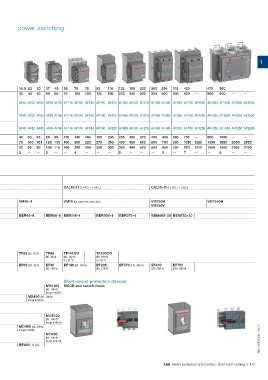

power switching







                                                                                                                    1






 IEC (1)  AC-3 Rated operational power θ ≤ 60 °C (2), 400 V kW  4  5.5  4  5.5  7.5  4  5.5  7.5  11  15  18.5  18.5 22  30  37  45  55  75  75  90  110  132  160  200  200  250  315  400  —  475  560  —  —
 UL/CSA 3-phase motor rating  480 V  hp  3  5  5  7.5  10  5  7.5  10  15  20  25  30  40  50  60  60  75  100  100  125  150  200  250  300  350  400  500  600  —  800  900  —  —

 AC / DC Control supply  Type —  —  —  —  —  AF09  AF12  AF16  AF26 AF30 AF38  AF40 AF52 AF65 AF80 AF96 AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650

 AC Control supply  Type B6  B7  AS09  AS12  AS16  AF09  AF12  AF16  AF26 AF30 AF38  AF40 AF52 AF65 AF80 AF96 AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650


 DC Control supply  Type BC6  BC7  ASL09  ASL12 ASL16  AF09  AF12  AF16  AF26 AF30 AF38  AF40 AF52 AF65 AF80 AF96 AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650
 IEC  AC-3 Rated operational current θ ≤ 60 °C (2), 400 V  A  8.5  11.5  9  12  15.5  9  12  18  26  32  38  40  53  65  80  96  116  140  146  190  205  265  305  370  400  460  580  750  —  860  1060  —  —
 AC-1 Rated operational current θ ≤ 40 °C, 690 V   A  20 (400 V)  20 (400 V)  22  24  24  25  28  30  45  50  50  70  100 105  125 130  160  200  225  275  350  400  500  600  600  700  800  1050 1260  1350  1650  2050  2650
 UL/CSA General use rating  600 V   A  12 (300 V)  16  20  20  20  25  28  30  45  50  50  60  80  90  105 115  160  200  200  250  300  350  400  520  550  650  750  900  1210  1350  1650  2100  2700
 NEMA  NEMA Size  —  —  00  00  0  00  0  —  1  —  —  2  —  —  3  —  —  4  —  —  —  5  —  —  —  6  —  7  —  —  8  —  —
 (1) 1000 V IEC ratings available for AF80, AF96 and AF146 … AF2650 contactors.
 (2) θ ≤ 55 °C for mini contactors and AF400 ... AF2650 contactors.
 Main accessories
 Auxiliary contact blocks  Front mounting  CAF6  CA3-10 (1 x N.O.)  CA4-10 (1 x N.O.)
 CA3-01 (1 x N.C.)  CA4-01 (1 x N.C.)
 Side mounting  CA6  CAL4-11 (1 x N.O. + 1 x N.C.)  CAL19-11 (1 x N.O. + 1 x N.C.)  CAL18-11 (1 x N.O. + 1 x N.C.)
 Timers  Electronic  TEF3-ON  TEF4-ON
 TEF3-OFF  TEF4-OFF
 Interlocking units (3)  Mechanical  VM3  VM4  VM96-4  VM19 (for same size contactors)  VM750H  VM1650H
                                                                    VM750V
 Mechanical / Electrical  VEM4
 Connection sets  For reversing contactors  BSM6-30  BER16C-3  BER16-4  BER38-4  BER65-4  BER96-4 BER140-4  BER205-4  BER370-4  BEM460-30 BEM750-30
 Surge suppressors  Varistor (AC/DC)  RV-BC6  RV5 (24…440 V)  Built-in surge protection
 RC type (AC)  RC5-1 (24…440 V)
 Transil diode (DC)  RD7  RT5 (12…264 V)
 (3) See available reversing contactors VB6, VB7 and VAS09 ... VAS16.

 Overload relays
 Thermal relays  Class 10  T16 (0.10…16 A)  T16 (0.10…16 A)  TF42 (0.10…38 A)  TF65 (22...67 A)  TF96   TF140DU   TA200DU
 (Class 10A for TF140, TA200DU)  (40...96 A)  (66...142 A)  (66...200 A)
                             θ ≤ 55 °C      θ ≤ 55 °C
 Electronic relays  Class 10E, 20E, 30E  E16DU (0.10…18.9 A)  EF19 (0.10…18.9 A)  EF19 (0.10…18.9 A)  EF65 (20...70 A)  EF96   EF146 (54...150 A)  EF205   EF370 (115...380 A)  EF460   EF750
 EF45 (9…45 A)       (20...100 A)           (63...210 A)            (150…500 A)  (250…800 A)

 Manual motor starters       Short-circuit protection devices
 Thermal / magnetic protection MS116 (0.10…32 A)  MS116 (0.10...32 A)  MS165  MS5100   MCCB and switch-fuses
 Class 10  Ics up to 50 kA for class 10A  lcs up to 50 kA for class 10A  (10...65 A)  (40…100 A)
 lcs up to 100 kA    Ics up to 50 kA
 MS132 (0.10…32 A)  MS132 (0.10...32 A)  MS495 (45…100 A)
 Ics up to 100 kA  lcs up to 100 kA  Ics up to 50 kA
 MS497
 (22…100 A)
 Ics up to 100 kA
 Magnetic only types  MO132 (0.16...32A)  MO132 (0.16...32 A)  MO165  MO5100
 Ics up to 100 kA  (16...65 A)  (70…100 A)
 lcs up to 100 kA    Ics up to 36 kA
          MO496 (32…100 A)
          Ics up to 100 kA
                     MO495
                     (63…100 A)
                     Ics up to 50 kA                                                                                1SBC101753S0201 - Rev. A
 Accessories  For contactor mounting  BEA7/132  BEA16-3  BEA16-4  BEA38-4  BEA65-4 (4)
 (4) BEA65-4 suitable for MS165 and MO165 only.

                                                                          ABB  Motor protection and control - short form catalog  |  1/3
