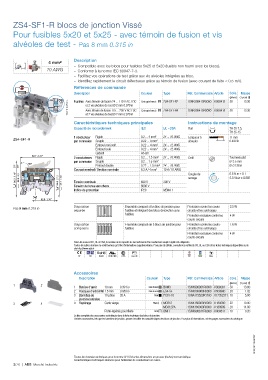

P. 362
ZS4-SF1-R blocs de jonction Vissé
Pour fusibles 5x20 et 5x25 - avec témoin de fusion et vis
alvéoles de test - Pas 8 mm 0.315 in
Description
4 mm²
– Compatible avec les blocs pour fusibles 5x25 et 5x20 (fusible non fourni avec les blocs).
10 AWG – Conforme à la norme IEC 60947-7-3.
– Facilitez vos opérations de test grâce aux vis alvéoles intégrées au bloc.
– Identifiez rapidement le circuit défectueux grâce au témoin de fusion (avec courant de fuite < 0.5 mA).
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1SNK161043F0014 et 2 vis alvéoles de test Ø 2 mm 0.079 in Gris-gris foncé ZS4-SF1-R4 1SNK508415R0000 K508415 50 13.30
50
Gris-gris foncé
ZS4-SF1-R2
Fusibles Avec témoin de fusion 24 ... 110 V AC / DC
1SNK508413R0000 K508413
13.30
Avec témoin de fusion 115 ... 250 V AC / DC
et 2 vis alvéoles de test Ø 2 mm 0.079 in
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 11 mm
ZS4-SF1-R 0.433 in
par connexion Souple 0.22 ... 4 mm² dénuder
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
59.7 2.35"
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
180°
90° 90° Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 6.3 A / 4 mm² 10 A / 10 AWG
96.3 3.79" 88.8 3.5" 54.6 2.15" 47.1 1.85" 300 V Couple de 0.6 N.m ± 0.1
serrage
5.31 lb.in ± 0.885
Tension nominale
Tension de tenue aux chocs 630 V
8000 V
Indice de protection IP20 NEMA 1
32.9 1.30"
Disposition Ensemble composé d'un bloc de jonction pour Protection contre les courts- 2.5 W
Pas 8 mm 0.315 in
séparée fusibles et intégrant des blocs de jonction sans circuits et les surcharges
fusibles Protection exclusive contre les 4 W
courts-circuits
Disposition Ensemble composé de 5 blocs de jonction pour Protection contre les courts- 1.6 W
composée fusibles circuits et les surcharges
Protection exclusive contre les 4 W
courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R BV DNV Rina
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité 1.5 mm 0.059 in Gris foncé ES4-SF 1SNK508960R0000 K508960 20 1.82
3 Barrettes de 10 pôles 35 A Noir PC81-10 1SNA173523R1100 017352311 10 5.00
jonction latérales
3 4 4 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK161035S0301
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/76 | ABB Marché industrie
