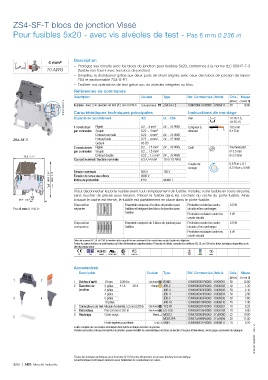

P. 366
ZS4-SF-T blocs de jonction Vissé
Pour fusibles 5x20 - avec vis alvéoles de test - 0.236 in
Pas 6 mm
Description
4 mm²
– Protégez vos circuits avec les blocs de jonction pour fusibles 5x20, conformes à la norme IEC 60947-7-3
10 AWG (fusible non fourni avec les blocs de jonction).
– Simplifiez la distribution grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de liaison
ZS4 et sectionnable ZS4-S-R1.
– Facilitez vos opérations de test grâce aux vis alvéoles intégrées au bloc.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. (1 pce) g
Masse
1SNK161038F0014 Fusibles Avec 2 vis alvéoles de test Ø 2 mm 0.079 in Gris-gris foncé ZS4-SF-T2 1SNK506411R0000 K506411 50 18.60
(pièce)
Caractéristiques techniques principales
Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
ZS4-SF-T Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
70.3 2.77"
Courant nominal / Section nominale 6.3 A / 4 mm² 10 A / 10 AWG
Couple de 0.6 N.m ± 0.1
serrage 5.31 lb.in ± 0.885
500 V
150 V
Tension nominale
86.3 3.40" 78.8 3.10" Tension de tenue aux chocs 6000 V NEMA 1
Indice de protection
IP20
Il faut déconnecter le porte-fusible avant tout remplacement de fusible. Installez votre fusible en toute sécurité,
sans toucher de pièces sous tension. Placez le fusible dans les crochets du cache du porte-fusible. Ainsi,
26.7 1.05" lorsque le cache est fermé, le fusible est parfaitement en place dans le porte-fusible.
Disposition Ensemble composé d'un bloc de jonction pour Protection contre les courts- 2.5 W
Pas 6 mm 0.236 in séparée fusibles et intégrant des blocs de jonction sans circuits et les surcharges
fusibles Protection exclusive contre les 4 W
courts-circuits
Disposition Ensemble composé de 5 blocs de jonction pour Protection contre les courts- 2.5 W
composée fusibles circuits et les surcharges
Protection exclusive contre les 4 W
courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R BV DNV Rina
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Barrettes de 2 pôles 41 A 30 A Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
3 4 5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
3 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
4 Entretoises Pas 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
5 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
5
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
1SNK161038S0301 - Rév. C
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/80 | ABB Marché industrie
