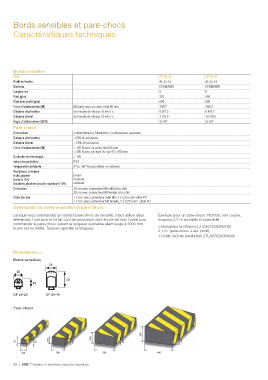

Bords sensibles et pare-chocs

Caractéristiques techniques

Bords sensibles
Type GP 25-25 GP 25-40
Pro?l de ?xation AL 25-14 AL 25-14
Matériau EPDM/NBR EPDM/NBR
Longeur mx 66
Poid (g/m) 370 480
Poid avec pro?l (g/m) 690 800
Force d'actionnement [N] Mesurée avec un corps rond 80 mm 34/37 39/52
Distance d'activation de mesure de vitesse 10 mm / s 8.0/7.5 9.4/9.7
Distance d'arret de mesure de vitesse 10 mm / s 7.2/5.9 10.2/9.5
Angle d'actionnement (DIN) 2x 45º 2x 60º
Pare-chocs
Dimensions conformément à l'illustration, ou dimensions spéciales
Distance d'activation ~20% de la hauteur
Distance d'arret > 50% de la hauteur
Force d'actionnement [N] < 150 N avec un corps rond 80 mm
< 300 N avec un objet de test 45 x 400 mm
Durée de vie mécanique > 105
Indice de protection IP65
Température ambiante 0º to +60º Ne pas utiliser en extérieur
Résistance chimique
Huile, graisse bonne
Acide à 10% résistant
Solutions alcalines (soude caustique) 10% résistant
Connexion 20 cm avec connecteur M8 mâle d'un côté
20 cm avec connecteur M8 femelle d'un côté
Câble (inclus) 1 x 5 m avec connecteur mâle M8, 2 x 0,25 mm2 câble PU
1 x 5 m avec connecteur M8 femelle, 2 x 0,25 mm2 câble PU
Commande de bords sensibles et pare-chocs
Lorsque vous commandez un contact pare-chocs de sécurité, il faut utiliser deux Exemple pour un pare-chocs 150/300, noir / jaune,
références, l'une pour le forfait coût de production dont le prix est ?xe, l'autre pour longueur 2,1 m (complet et assemblé) :
commander le pare-chocs suivant la longueur souhaitée allant jusqu'à 3000 mm,
Commander la référence 2TLA076200R0700
le prix est au mètre. Toujours spéci?er la longueur.
2,1 m (pare-chocs + alu. pro?l)
1 forfait coût de production 2TLA076200R0000

Dimensions mm
Bords sensibles
25
25
40
25

GP 25-25 GP 25-40

Pare-chocs

200
53 53 100 100 150 120 160

100 200 300 400

98 | ABB Produits et solutions sécurité machines
