P. 1134

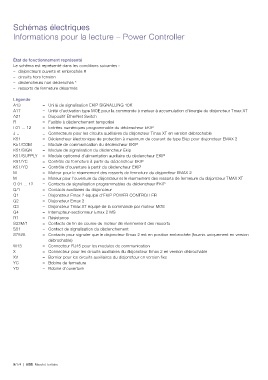

Schémas électriques
Informations pour la lecture – Power Controller
État de fonctionnement représenté
Le schéma est représenté dans les conditions suivantes :
– disjoncteurs ouverts et embrochés #
– circuits hors tension
– déclencheurs non déclenchés *
– ressorts de fermeture désarmés
Légende
A13 = Unité de signalisation EKIP SIGNALLING 10K
A17 = Unité d'activation type MOE pour la commande à moteur à accumulation d'énergie du disjoncteur Tmax XT
A21 = Dispositif EtherNet Switch
Fl = Fusible à déclenchement temporisé
I 01 ... 12 = Entrées numériques programmable du déclencheur EKIP
J .. = Connecteurs pour les circuits auxiliaires du disjoncteur Tmax XT en version débrochable
K51 = Déclencheur électronique de protection à maximum de courant de type Ekip pour disjoncteur EMAX 2
K51/COM = Module de communication du déclencheur EKIP
K51/SIGN = Module de signalisation du déclencheur Ekip
K51/SUPPLY = Module optionnel d'alimentation auxiliaire du déclencheur EKIP
K51/YC = Contrôle de fermeture à partir du déclencheur EKIP
K51/YO = Contrôle d'ouverture à partir du déclencheur EKIP
M = Moteur pour le réarmement des ressorts de fermeture du disjoncteur EMAX 2
M = Moteur pour l'ouverture du disjoncteur et le réarmement des ressorts de fermeture du disjoncteur TMAX XT
O 01 ... 12 = Contacts de signalisation programmables du déclencheur EKIP
Q/1 = Contacts auxiliaires du disjoncteur
Q1 = Disjoncteur Emax 2 équipé d'EKIP POWER CONTROLLER
Q2 = Disjoncteur Emax 2
Q3 = Disjoncteur Tmax XT équipé de la commande par moteur MOE
Q4 = Interrupteur-sectionneur Emax 2 MS
R1 = Résistance
S33M/1 = Contacts de fin de course du moteur de réarmement des ressorts
S51 = Contact de signalisation du déclenchement
S75I/5 = Contacts pour signaler que le disjoncteur Emax 2 est en position embrochée (fournis uniquement en version
débrochable)
W13 = Connecteur RJ45 pour les modules de communication
X = Connecteur pour les circuits auxiliaires du disjoncteur Emax 2 en version débrochable
XV = Bornier pour les circuits auxiliaires du disjoncteur en version fixe
YC = Bobine de fermeture
YO = Bobine d'ouverture
9/174 | ABB Marché tertiaire
