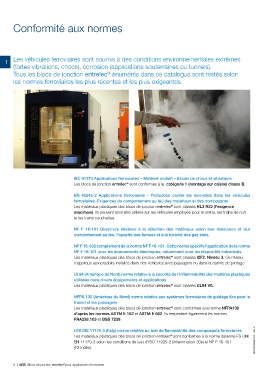

Conformité aux normes

Les véhicules ferroviaires sont soumis à des conditions environnementales extrêmes
1
(fortes vibrations, chocs), corrosion (applications souterraines ou tunnels).

Tous les blocs de jonction entrelec énumérés dans ce catalogue sont testés selon
®
les normes ferroviaires les plus récentes et les plus exigeantes.

IEC 61373 Applications ferroviaires – Matériel roulant – Essais de chocs et vibrations
Les blocs de jonction entrelec sont conformes à la catégorie 1 (montage sur caisse) classe B.
®
EN 45545-2 Applications ferroviaires – Protection contre les incendies dans les véhicules
ferroviaires. Exigences du comportement au feu des matériaux et des composants
®
Les matériaux plastiques des blocs de jonction entrelec sont classés HL3 R22 (l'exigence
maximale). Ils peuvent ainsi être utilisés sur les véhicules employés pour le métro, les trains de nuit
et les trains couchettes.

NF F 16-101 Directives relatives à la sélection des matériaux selon leur résistance et leur
comportement au feu, l'opacité des fumées et à la toxicité des gaz émis.

NF F 16-102 complément de la norme NF F 16-101. Cette norme spécifie l'application de la norme
NF F 16-101 pour les équipements électriques, notamment pour les dispositifs individuels.
Les matériaux plastiques des blocs de jonction entrelec sont classés I2F2. Niveau 3. Ce niveau
®
s'applique aux produits installés dans des véhicules avec passagers ou dans la cabine de pilotage.

UL94 (Amérique du Nord) norme relative à la sécurité de l'inflammabilité des matières plastiques
utilisées dans divers équipements et applications
Les matériaux plastiques des blocs de jonction entrelec sont classés UL94 V0.
®
NFPA 130 (Amérique du Nord) norme relative aux systèmes ferroviaires de guidage fixe pour le
transit et les passagers
Les matériaux plastiques des blocs de jonction entrelec sont conformes à la norme NFPA130
®
d'après les normes ASTM E 162 et ASTM E 662. Ils respectent également les normes
FRA238.103 et BSS 7239.

UNI CEI 11170-3 (Italy) norme relative au test de flammabilité des composants ferroviaires
Les matériaux plastiques des blocs de jonction entrelec sont conformes à la norme italienne FS UNI
®
EN 11170-3 selon les conditions de test d'ISO 11925-2 (inflammation 30s) et NF F 16-101 1SNK160090S0301 - Rév. A
(F2 index).

®
