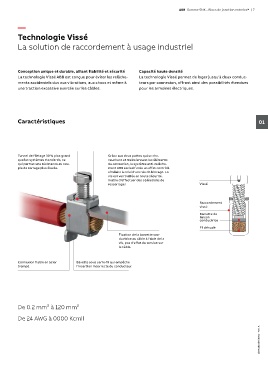

ABB Gamme SNK - Blocs de jonction entrelec® | 7
—
Technologie Vissé
La solution de raccordement à usage industriel
Conception unique et durable, alliant fiabilité et sécurité Capacité haute densité
La technologie Vissé ABB est conçue pour éviter les relâche- La technologie Vissé permet de loger jusqu'à deux conduc-
ments accidentels dus aux vibrations, aux chocs et même à teurs par connexion, offrant ainsi des possibilités étendues
une traction excessive exercée sur les câbles. pour les armoires électriques.
Caractéristiques 01
Tunnel de filetage 30 % plus grand Grâce aux deux pattes qui se che-
que les systèmes standards, ce vauchent et maintiennent les éléments
qui permet une résistance au cou- de connexion, le système anti-relâche-
ple de serrage plus élevée. ment ABB exclusif crée un effet contrôlé
similaire à celui d'une vis de blocage. La
vis est verrouillée en toute sécurité.
Inutile d'effectuer des opérations de
resserrage ! Vissé
Raccordement
vissé
Barrette de
liaison
conductrice
Fil dénudé
Fixation de la barrette con-
ductrice au câble à l'aide de la
vis, pas d'effet de torsion sur
le câble.
Connexion fiable en acier Bavette sous serre-fil qui empêche
trempé. l'insertion incorrecte du conducteur.
De 0.2 mm² à 120 mm²
De 24 AWG à 0000 Kcmil
