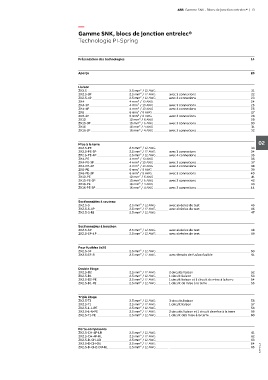

Page 17 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 13

—
Gamme SNK, blocs de jonction entrelec®
Technologie PI-Spring

Présentation des technologies 14

Aperçu 20

Liaison
ZK2.5 __________________________ 2.5 mm² / 12 AWG ____________________________________________________________ 21
ZK2.5-3P _______________________ 2.5 mm² / 12 AWG ________ avec 3 connexions __________________________________ 22
ZK2.5-4P _______________________ 2.5 mm² / 12 AWG ________ avec 4 connexions __________________________________ 23
ZK4 ____________________________ 4 mm² / 10 AWG _____________________________________________________________ 24
ZK4-3P _________________________ 4 mm² / 10 AWG _________ avec 3 connexions __________________________________ 25
ZK4-4P _________________________ 4 mm² / 10 AWG _________ avec 4 connexions __________________________________ 26
ZK6 ____________________________ 6 mm² / 8 AWG ______________________________________________________________ 27
ZK6-3P _________________________ 6 mm² / 8 AWG __________ avec 3 connexions __________________________________ 28
ZK10 ___________________________ 10 mm² / 6 AWG _____________________________________________________________ 29
ZK10-3P ________________________ 10 mm² / 6 AWG _________ avec 3 connexions __________________________________ 30
ZK16 ___________________________ 16 mm² / 4 AWG _____________________________________________________________ 31
ZK16-3P ________________________ 16 mm² / 4 AWG _________ avec 3 connexions __________________________________ 32

Mise à la terre 02
ZK2.5-PE _______________________ 2.5 mm² / 12 AWG ____________________________________________________________ 33
ZK2.5-PE-3P ____________________ 2.5 mm² / 12 AWG ________ avec 3 connexions __________________________________ 34
ZP2.5-PE-4P ____________________ 2.5 mm² / 12 AWG ________ avec 4 connexions __________________________________ 35
ZK4-PE _________________________ 4 mm² / 10 AWG _____________________________________________________________ 36
ZK4-PE-3P ______________________ 4 mm² / 10 AWG _________ avec 3 connexions __________________________________ 37
ZK4-PE-4P______________________ 4 mm² / 10 AWG _________ avec 4 connexions __________________________________ 38
ZK6-PE _________________________ 6 mm² / 8 AWG ______________________________________________________________ 39
ZK6-PE-3P ______________________ 6 mm² / 8 AWG __________ avec 3 connexions __________________________________ 40
ZK10-PE ________________________ 10 mm² / 6 AWG _____________________________________________________________ 41
ZK10-PE-3P _____________________ 10 mm² / 6 AWG _________ avec 3 connexions __________________________________ 42
ZK16-PE ________________________ 16 mm² / 4 AWG _____________________________________________________________ 43
ZK16-PE-3P _____________________ 16 mm² / 4 AWG _________ avec 3 connexions __________________________________ 44

Sectionnables à couteau
ZK2.5-S ________________________ 2.5 mm² / 12 AWG ________ avec alvéoles de test ________________________________ 45
ZK2.5-S-4P _____________________ 2.5 mm² / 12 AWG ________ avec alvéoles de test ________________________________ 46
ZK2.5-S-R1 _____________________ 2.5 mm² / 12 AWG ____________________________________________________________ 47

Sectionnables à bouchon
ZK2.5-SP _______________________ 2.5 mm² / 12 AWG ________ avec alvéoles de test ________________________________ 48
ZK2.5-SP-4P ____________________ 2.5 mm² / 12 AWG ________ avec alvéoles de test ________________________________ 49

Pour fusibles 5x20
ZK2.5-SF _______________________ 2.5 mm² / 12 AWG ____________________________________________________________ 50
ZK2.5-SF-R _____________________ 2.5 mm² / 12 AWG ________ avec témoin de fusion fusible _______________________ 51

Double étage
ZK2.5-D2 _______________________ 2.5 mm² / 12 AWG ________ 2 circuits liaison ____________________________________ 52
ZK2.5-D1 _______________________ 2.5 mm² / 12 AWG ________ 1 circuit liaison _____________________________________ 53
ZK2.5-D2-PE ____________________ 2.5 mm² / 12 AWG ________ 1 circuit liaison et 1 circuit de mise à la terre __________ 54
ZK2.5-D1-PE ____________________ 2.5 mm² / 12 AWG ________ 1 circuit de mise à la terre ___________________________ 55

Triple étage
ZK2.5-T3 _______________________ 2.5 mm² / 12 AWG ________ 3 circuits liaison ____________________________________ 56
ZK2.5-T1 _______________________ 2.5 mm² / 12 AWG ________ 1 circuit liaison _____________________________________ 57
ZK2.5-L-L-PE ___________________ 2.5 mm² / 12 AWG ____________________________________________________________ 58
ZK2.5-L-N-PE ___________________ 2.5 mm² / 12 AWG ________ 2 circuits liaison et 1 circuit de mise à la terre _________ 59
ZK2.5-T1-PE ____________________ 2.5 mm² / 12 AWG ________ 1 circuit de5 mise à la terre __________________________ 60

Porte-composants
ZK2.5-CH-4P-LR _________________ 2.5 mm² / 12 AWG ____________________________________________________________ 61
ZK2.5-CH-4P-RL _________________ 2.5 mm² / 12 AWG ____________________________________________________________ 62
ZK2.5-D-CH-UD _________________ 2.5 mm² / 12 AWG ____________________________________________________________ 63
ZK2.5-D-CH-DU _________________ 2.5 mm² / 12 AWG ____________________________________________________________ 64
ZK2.5-D-CH2-DU-RL _____________ 2.5 mm² / 12 AWG ________ ___________________________________________________ 65 Summary_2
