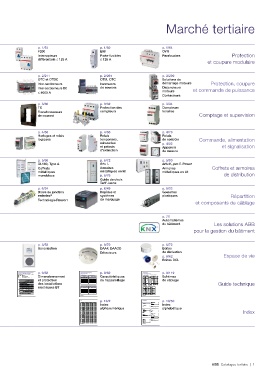

Marché tertiaire
p. 1/54 p. 1/60 p. 1/64
F200 E90 OVR
Interrupteurs Porte-fusibles Parafoudres Protection
différentiels ≤ 125 A ≤ 125 A
et coupure modulaire
p. 2/211 p. 2/251 p. 2/299
OTC et OTDC OTM, OTC Solutions de
Inter-sectionneurs Inverseurs démarrage moteurs Protection, coupure
Inter-sectionneurs DC de sources Disjoncteurs et commande de puissance
≤ 4000 A moteurs
Contacteurs
p. 3/30 p. 3/32 p. 3/34
TC Protection des Compteurs
Transformateurs compteurs horaires
de courant Comptage et supervision
p. 4/56 p. 4/66 p. 4/70
Horloges et relais Relais Relais
logiques temporisés, de contrôle Commande, alimentation
minuteries p. 4/82
et préavis Appareils et signalisation
d'extinction de mesure
p. 5/56 p. 5/72 p. 5/90
DL160, Type A Artu L Artu K, pro E-Power
Coffrets Armoires Armoires Coffrets et armoires
métalliques métalliques en kit métalliques en kit
monoblocs p. 5/76 de distribution
Guide de choix
Tarif Jaune
p. 6/34 p. 6/49 p. 6/52
Blocs de jonction Repères et Goulottes
entrelec ® systèmes plastiques Répartition
Technologie Ressort de marquage
et composants de câblage
P
L
p. 7/1
Automatismes
du bâtiment Les solutions ABB
pour la gestion du bâtiment
p. 8/58 p. 8/70 p. 8/72
Sonorisation DAAF, DAACO Boîtes
Détecteurs de dérivation
p. 8/82 Espace de vie
Boîtes DCL
