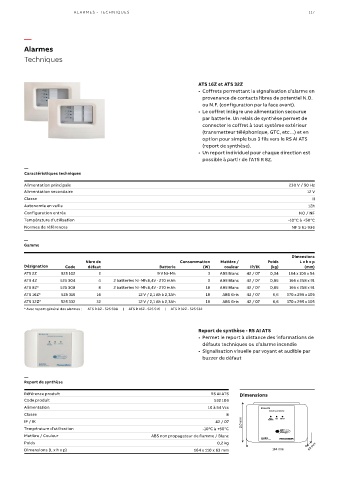

Alarmes
Techniques

ATS 16Z et ATS 32Z
• Coffrets permettant la signalisation d’alarme en
provenance de contacts libres de potentiel N.O.
ou N.F. (configuration par la face avant).
• Le coffret intègre une alimentation secourue
par batterie. Un relais de synthèse permet de
connecter le coffret à tout système extérieur
(transmetteur téléphonique, GTC, etc…) et en
option pour simple bus 3 fils vers le RS AI ATS
(report de synthèse).
• Un report individuel pour chaque direction est
possible à partir de l’ATS R 8Z.
—
Caractéristiques techniques

Alimentation principale 230 V / 50 Hz
Alimentation secondaire 12 V
Classe II
Autonomie en veille 12h
Configuration entrée NO / NF
Température d’utilisation -10°C à +50°C
Normes de références NF S 61-936

—
Gamme

Dimensions
Nbre de Consommation Matière / Poids L x h x p
Désignation Code défaut Batterie (W) couleur IP/IK (kg) (mm)
ATS 2Z 525 102 2 9 V Ni-Mh 3 ABS Blanc 42 / 07 0,34 164 x 109 x 54
ATS 4Z 525 304 4 2 batteries NI-Mh 8,4V - 270 mAh 3 ABS Blanc 42 / 07 0,85 166 x 258 x 91
ATS 8Z* 525 308 8 2 batteries NI-Mh 8,4V - 270 mAh 18 ABS Blanc 42 / 07 0,85 166 x 258 x 91
ATS 16Z* 525 316 16 12 V / 2,1 Ah à 2,3Ah 18 ABS Gris 42 / 07 6,6 370 x 295 x 105
ATS 32Z* 525 332 32 12 V / 2,1 Ah à 2,3Ah 18 ABS Gris 42 / 07 6,6 370 x 295 x 105
* Avec report général des alarmes : ATS R 8Z - 525 508 | ATS R 16Z - 525 516 | ATS R 32Z - 525 532

Report de synthèse - RS AI ATS
• Permet le report à distance des informations de
défauts techniques ou d’alarme incendie
• Signalisation visuelle par voyant et audible par
buzzer de défaut

—
Report de synthèse

Référence produit RS AI ATS Dimensions
Code produit 532 106
Alimentation 10 à 54 Vcc
Classe B
IP / IK 42 / 07 110 mm 110 mm
Température d’utilisation -10°C à +50°C
Matière / Couleur ABS non propagateur de flamme / Blanc
Poids 0,2 kg 63 mm
63 mm
Dimensions (L x h x p) 164 x 110 x 63 mm 164 mm
164 mm
