SOURCES CENTR ALES 87
—
Sources centrales
Câblage départs Anti-Panique
Alimentation réseau 230 Vca - 50 Hz Ce type d’installation concerne les établissements
de type L, N, O, P ainsi que ceux qui demandent
un éclairage anti-panique avec sélectivité
(salles de spectacle, salles de projection).
Disjoncteur de protection du contacteur

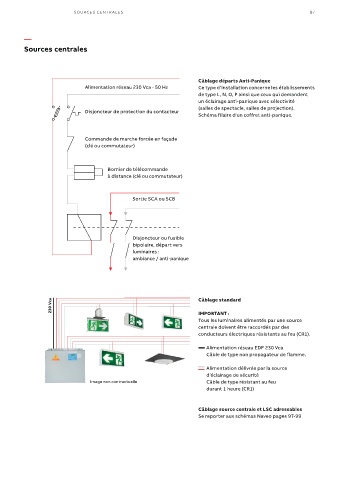

Schéma filaire d'un coffret anti-panique.
Commande de marche forcée en façade
(clé ou commutateur)
Bornier de télécommande
à distance (clé ou commutateur)
Sortie SCA ou SCB
Disjoncteur ou fusible
bipolaire, départ vers
luminaires :
ambiance / anti-panique
Câblage standard
IMPORTANT :
Tous les luminaires alimentés par une source
centrale doivent être raccordés par des
ƑƝƜƒƣƑƢƓƣƠơ ʉƚƓƑƢƠƗƟƣƓơ ƠʉơƗơƢƏƜƢơ Əƣ ƔƓƣ ŦŷƆ'ŧ
ŵƚƗƛƓƜƢƏƢƗƝƜ ƠʉơƓƏƣ ŹŸź ()& ƊƑƏ
Câble de type non propagateur de flamme.
Alimentation délivrée par la source
d’éclairage de sécurité
Image non contractuelle Câble de type résistant au feu
ƒƣƠƏƜƢ ' ƖƓƣƠƓ ŦŷƆ'ŧ
Câblage source centrale et LSC adressables
ƇƓ ƠƓƞƝƠƢƓƠ ƏƣƦ ơƑƖʉƛƏơ ƂƏƤƓƝ ƞƏƕƓơ /-ţ//
