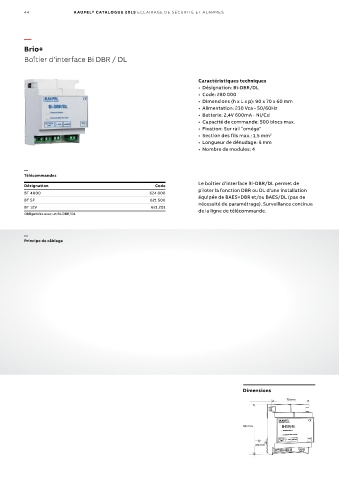

44 K AUFEL® CATALOGUE 2019 ECL AIR AGE DE SÉCURITÉ ET AL ARMES

—
Brio+
Boîtier d'interface Bi DBR / DL

Caractéristiques techniques
• Désignation: Bi-DBR/DL
• Code: 280 000
• Dimensions (h x L x p): 90 x 70 x 60 mm
• Alimentation: 230 Vca - 50/60Hz
• Batterie: 2,4V 600mA - Ni/Cd
• Capacité de commande: 500 blocs max.
• Fixation: Sur rail “oméga”
• Section des fils max.: 1,5 mm 2
• Longueur de dénudage: 5 mm
• Nombre de modules: 4

—
Télécommandes
Le boîtier d'interface Bi-DBR/DL permet de
Désignation Code
piloter la fonction DBR ou DL d'une installation
BT 4000 624 000
équipée de BAES+DBR et/ou BAES/DL (pas de
BT 5F 621 500
nécessité de paramétrage). Surveillance continue
BT 12V 621 201 de la ligne de télécommande.
Obligatoire avec un Bi-DBR/DL

—
Principe de câblage

Secteur Eclairage normal
230 Vca - 50/60 Hz

B- A+ B- A+
BT4000
Bi-DBR/DL ou
Présence Secteur BT5F
Communication en cours ou
BT12V
SECTEUR C. AUX ALARME TELE SECTEUR TELE
230V - + 230V - +
BAES BAES+BAEH BAES+DBR et/ou
BAES+DL
Vers contact SSI

(pour plus d'informations sur l'installation sur site se référer à la notice du
boîtier d'interface DBR/DL disponible sur notre site internet, www.kaufel.fr)

Dimensions
à
70 mm
à
à

90 mm BI-DBR/DL
Présence Secteur
Communication en cours
60 mm à C. AUX ALARME
à
à
