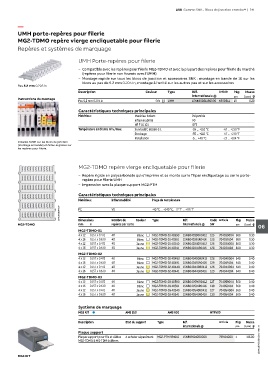

ABB Gamme SNK - Blocs de jonction entrelec® | 241
—
UMH porte-repères pour filerie
MG2-TDMO repère vierge encliquetable pour filerie
Repères et systèmes de marquage
UMH Porte-repères pour filerie
– Compatible avec les repères pour filerie MG2-TDMO et avec la plupart des repères pour filerie du marché
(repères pour filerie non fournis avec l'UMH)
– Montage rapide sur tous les blocs de jonction et accessoires SNK : montage en bande de 10 sur les
blocs au pas de 5.2 mm 0.205 in, montage à l'unité sur les autres pas et sur les accessoires
Pas 5.2 mm 0.205 in
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Instructions de montage
Pas 5,2 mm 0.205 in Gris UMH 1SNK900611R0000 K900611 10 0.20
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante min./max. ServiceIEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C -23 ... +104 °F
Installez l'UMH sur les blocs de jonction
(montage en bande) et faites-le glisser sur
les repères pour filerie.
MG2-TDMO repère vierge encliquetable pour filerie
– Repère rigide en polycarbonate qui s'imprime et se monte sur le fil par encliquetage ou sur le porte-
repère pour filerie UMH
– Impression avec la plaque support MG2-PTM
Caractéristiques techniques principales
Matériaux Inflammabilité Plage de température
1SNC160118F0014 PC V0 -40 °C ... +140 °C, - 22 °F ... +176 °F
Masse
in
repères par carte
mm
SW
internationale @
pce
MG2-TDMO Dimensions Nombre de Couleur Type Réf. Code Article Pkg (1 pce) g 06
MG2-TDMO-01
4 x 12 0.157 x 0.472 40 Blanc MG2-TDMO-01 40390 1SNB040390R0412 125 704039004 880 0.30
4 x 16 0.157 x 0.630 40 Blanc MG2-TDMO-01 40391 1SNB040391R0416 128 704039104 880 0.30
4 x 12 0.157 x 0.472 40 Jaune MG2-TDMO-01 40340 1SNB040340R0412 125 704034004 800 0.30
4 x 16 0.157 x 0.630 40 Jaune MG2-TDMO-01 40341 1SNB040341R0416 128 704034104 800 0.30
MG2-TDMO-02
4 x 12 0.157 x 0.472 40 Blanc MG2-TDMO-02 40490 1SNB040490R0412 126 704049004 640 0.40
4 x 16 0.157 x 0.630 40 Blanc MG2-TDMO-02 40491 1SNB040491R0416 129 704049104 640 0.40
4 x 12 0.157 x 0.472 40 Jaune MG2-TDMO-02 40440 1SNB040440R0412 126 704044004 640 0.40
4 x 16 0.157 x 0.630 40 Jaune MG2-TDMO-02 40441 1SNB040441R0416 129 704044104 640 0.40
MG2-TDMO-03
4 x 12 0.157 x 0.472 40 Blanc MG2-TDMO-03 40590 1SNB040590R0412 127 704059004 560 0.40
4 x 16 0.157 x 0.630 40 Blanc MG2-TDMO-03 40591 1SNB040591R0416 130 704059104 560 0.40
4 x 12 0.157 x 0.472 40 Jaune MG2-TDMO-03 40540 1SNB040540R0412 127 704054004 560 0.40
4 x 16 0.157 x 0.630 40 Jaune MG2-TDMO-03 40541 1SNB040541R0416 130 704054104 560 0.40
Système de marquage
MG3 KIT z AMS 250 AMS 600 HTP500
Description Etat du support Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Plaque support
Plaque support pour fils et câbles A acheter séparément MG2-PTM 991010 1SNB991010R0000 799101000 1 116.00
MG2-TDMO & MG-TDM 4x16mm 1SNK160083S0301 - Rev. A
MG3 KIT
