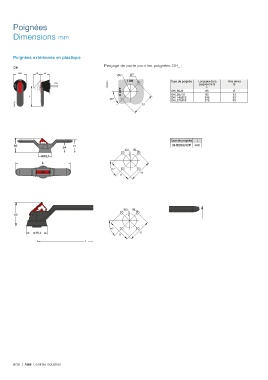

P. 1030
Poignées
Dimensions mm
Poignées extérieures en plastique
Perçage de porte pour les poignées OH_ :
OH_
Type de poignée Longueur de la Axe (mm)
poignée (mm) B
L
OH_65J6 65 6
OH_95J12 95 12
OH_145J12 145 12
OH_275J12 275 12
Type de poignée L
Type de poignée L Ø31 Ø5 80 Ø31 Ø5
OHB200J12P 400 80 71 OHB200J12P 400 54 71
Type de poignée L 54 Ø31 Ø5
OHB200J12P 400 80 54 71
ø
69,4
ø
ø 69,4
69,4
L 45°
L 45° 53
53 L 45°
53
53
53
53
Type de poignée L Ø5
OHB200J12P 400 80 71 Ø31
54
ø
69,4
L 45°
53
53
M07015
M07015
6/36 | ABB Contrôle industriel
