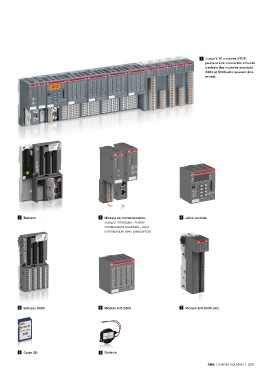

Jusqu’à 10 modules d’E/S
1
peuvent être connectés à l’unité
centrale (les modules standard
S500 et S500-eCo peuvent être
mixés).
Embase Module de communication Unité centrale
4
2
3
Jusqu’à 4 modules – toutes
combinaisons possibles – pour
communiquer avec presque tout
6
5
7
Embase S500 Module E/S S500 Module E/S S500-eCo
Carte SD Batterie
9
8
