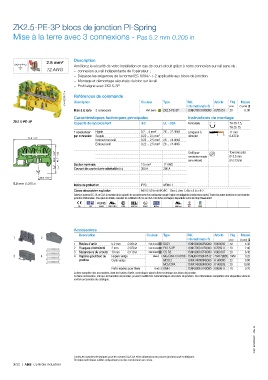

ZK2.5-PE-3P blocs de jonction PI-Spring

Mise à la terre avec 3 connexions - Pas 5.2 mm 0.205 in

2.5 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans vis :
12 AWG – connexion au rail indépendante de l'opérateur ;
– Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction.
– Montage et démontage sécurisés du bloc sur le rail.
– Profil aligné avec ZK2.5-3P.
1SNK162069V0014 Références de commande Couleur Type Réf. Article Pkg Masse

Description
Mise à la terre 3 connexions Vert-jaune ZK2.5-PE-3P internationale @ pce (1 pce) g
1SNK705151R0000 K705151
11.90
20
Caractéristiques techniques principales Instructions de montage
ZK2.5-PE-3P Capacité de raccordement IEC UL - CSA Ferroviaire TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
71.2 2.8"
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
49.2 1.94" 41.7 1.64" Outil (pour Tournevis plat
Ø 3.5 mm
conducteur souple
Ø 0.138 in
sans embout)
Section nominale 2.5 mm² 12 AWG
Courant de courte durée admissible (1s) 300 A 396 A
24.6 0.97"
5.2 mm 0.205 in Indice de protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/IIC/IIIC – Class I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données ne sont fournies
qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-3P 1SNK705911R0000 K705911 20 2.40
3 Séparateurs de circuits 10 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
3 4 4 Repères pour bloc de Repère vierge Blanc MG-CPM-13 41790 1SNB041790R0512 704179005 1960 0.23
jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la
section accessoires du catalogue.

1SNK162040S0301 - Rév. B

Toutes les données techniques pour les normes UL/CSA et les dimensions en pouces (inches) sont en italiques.
Données techniques valides uniquement pour les conducteurs en cuivre.
3/32 | ABB Contrôle industriel
