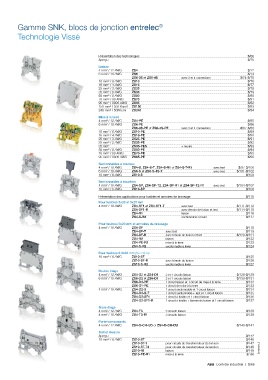

Gamme SNK, blocs de jonction entrelec ®

Technologie Vissé

Présentation des technologies 3/66
Aperçu 3/
Liaison
4 mm² / 12 AWG ZS4 3/72
6 mm² / 10 AWG ZS6 3/73
ZS6-3S et ZS6-4S avec 3 et 4 connexions 3/74-3/75
10 mm² / 6 AWG ZS10 3/76
16 mm² / 4 AWG ZS16 3/7
25 mm² / 3 AWG ZS25 3/78
35 mm² / 0 AWG ZS35 3/79
50 mm² / 0 AWG ZS50 3/80
70 mm² / 00 AWG ZS70 3/81
95 mm² / 0000 AWG ZS95 3/82
150 mm² / 350 Kcmil ZS150 3/83
240 mm² / 500Kcmi ZS240 3/84
Mise à la terre
4 mm² / 12 AWG ZS4-PE 3/85
6 mm² / 10 AWG ZS6-PE 3/86
ZS6-3S-PE et ZS6-4S-PE avec 3 et 4 connexions 3/87-3/88
10 mm² / 6 AWG ZS10-PE 3/89
16 mm² / 4 AWG ZS16-PE 3/90
25 mm² / 3 AWG ZS25-PE 3/91
35 mm² / 2 AWG ZS35-PE 3/92
35 mm² ZS35-PEN + neutre 3/93
50 mm² / 0 AWG ZS50-PE 3/94
70 mm² / 00 AWG ZS70-PE 3/95
95 mm² / 0000 AWG ZS95-PE 3/96
Sectionnables à couteau
4 mm² / 10 AWG ZS4-S, ZS4-S-T, ZS4-S-R1 et ZS4-S-T-R1 avec test 3/97-3/100
6 mm² / 10 AWG ZS6-S et ZS6-S-4S-T avec test 3/101-3/102
10 mm² / 6 AWG ZS10-S 3/103
Sectionnables à bouchon
4 mm² / 10 AWG ZS4-SP, ZS4-SP-T2, ZS4-SP-R1 et ZS4-SP-T2-R1 avec test 3/104-3/107
10 mm² / 6 AWG ZS10-SP 3/108
Présentation des applications pour fusibles et armoires de brassage 3/110
Pour fusibles 5x20 et 5x25 mm
4 mm² / 10 AWG ZS4-SF1 et ZS4-SF1-T avec test 3/111-3/112
ZS4-SF1-R avec témoin de fusion et test 3/114-3/115
ZS4-R1 liaison 3/116
ZS4-S-R3 sectionnable à levier 3/117
Pour fusibles 5x20 mm et armoires de brassage
4 mm² / 10 AWG ZS4-SF 3/118
ZS4-SF-T avec test 3/119
ZS4-SF-R avec témoin de fusion et test 3/120-3/121
ZS4-R2 liaison 3/122
ZS4-PE-R2 mise à la terre 3/123
ZS4-S-R2 sectionnable à levier 3/124
Pour fusibles 6.3x32 mm (¼ x 1¼ in)
10 mm² / 6 AWG ZS10-SF 3/125
ZS10-SF-R avec témoin de fusion 3/126
ZS10-S-R2 sectionnable à levier 3/127
Double étage
4 mm² / 12 AWG ZS4-D2 et ZS4-D1 2 et 1 circuits liaison 3/128-3/129
6 mm² / 10 AWG ZS6-D2 et ZS6-D1 2 et 1 circuits liaison 3/130-3/131
ZS6-D2-PE 1 circuit liaison et 1 circuit de mise à la terre 3/132
ZS6-D1-PE 1 circuit de mise à la terre 3/133
4 mm² / 10 AWG ZS4-D2-S 1 circuit sectionnable et 1 circuit liaison 3/134
ZS4-D2-S-T 1 circuit sectionnable + test et 1 circuit liaison 3/135
ZS4-D2-SF1 1 circuit à fusible et 1 circuit liaison 3/136
ZS4-D2-SF1-R 1 circuit à fusible + témoin de fusion et 1 circuit liaison 3/137
Triple étage
4 mm² / 12 AWG ZS4-T3 3 circuits liaison 3/138
4 mm² / 10 AWG ZS4-T3-R1 3 circuits liaison 3/139
Porte-composants
4 mm² / 12 AWG ZS4-D-CH-UD et ZS4-D-CH-DU 3/140-3/141
Test et mesure
Aperçu 3/142
10 mm² / 6 AWG ZS10-ST 3/146
ZS10-ST-1 pour circuits de transformateur de tension 3/147
ZS10-ST-T4 pour circuits de transformateur de tension 3/148 Sommaire_3
ZS10-R1 liaison 3/149
ZS10-PE-R1 mise à la terre 3/150

ABB Contrôle industriel | 3/65
