P. 529

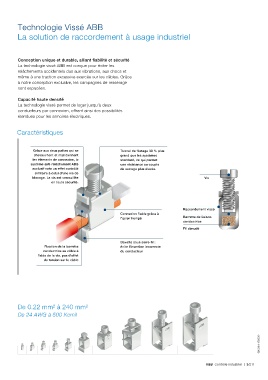

Technologie Vissé ABB
La solution de raccordement à usage industriel
Conception unique et durable, alliant fiabilité et sécurité
La technologie vissé ABB est conçue pour éviter les
relâchements accidentels dus aux vibrations, aux chocs et
même à une traction excessive exercée sur les câbles. Grâce
à notre conception exclusive, les campagnes de resserage
sont espacées.
Capacité haute densité
La technologie vissé permet de loger jusqu'à deux
conducteurs par connexion, offrant ainsi des possibilités
étendues pour les armoires électriques.
Caractéristiques
Grâce aux deux pattes qui se Tunnel de filetage 30 % plus
chevauchent et maintiennent grand que les systèmes
les éléments de connexion, le standard, ce qui permet
système anti-relâchement ABB une résistance au couple
exclusif crée un effet contrôlé de serrage plus élevée.
similaire à celui d'une vis de
blocage. La vis est verrouillée Vis
en toute sécurité.
Raccordement vissé
Connexion fiable grâce à
l'acier trempé Barrette de liaison
conductrice
Fil dénudé
Bavette sous serre-fil :
Fixation de la barrette évite l'insertion incorrecte
conductrice au câble à du conducteur
l'aide de la vis, pas d'effet
de torsion sur le câble
De 0.22 mm² à 240 mm²
De 24 AWG à 500 Kcmil
1SNC161117S0301
ABB Contrôle industriel | 3/211
