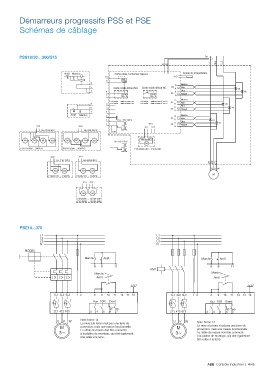

Démarreurs progressifs PSS et PSE

Schémas de câblage

PSS18/30…300/515

Arrêt Marche Sortie relais contacteur bypass Sonde de température

Marron
Sortie relais défaut NO Sortie relais défaut NC Noir
Bleu
Rouge
Marron
ou ou Noir
ou ou
Bleu
Rouge
Arrêt Marche Marron
Noir
Bleu
Rouge

Ventilateur

PSE18...370

Marche Arrêt Marche Arrêt

Marche Marche
Arrêt Arrêt

Note borne 14
La mise à la terre n’est pas une terre de Note borne 14
protection, mais une masse fonctionnelle. La mise à la terre n’est pas une terre de
Le câble de masse doit être connecté protection, mais une masse fonctionnelle.
à la platine de montage, qui doit également Le câble de masse doit être connecté
être reliée à la terre. à la platine de montage, qui doit également
être reliée à la terre.
