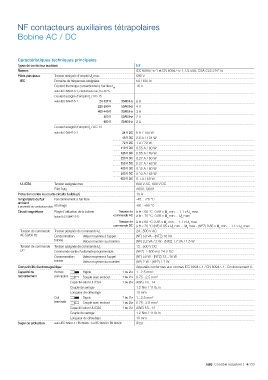

NF contacteurs auxiliaires tétrapolaires

Bobine AC / DC

Caractéristiques techniques principales
Types de contacteur auxiliaire NF
Normes IEC 60947-5-1 et EN 60947-5-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension assignée d'emploi U max. 690 V
e
IEC Domaine de fréquences assignées 50 / 60 Hz
Courant thermique conventionnel à l'air libre I 16 A
th
selon IEC 60947-5-1, contacteurs nus, θ ≤ 40 °C
Courant assigné d'emploi I / AC-15
e
selon IEC 60947-5-1 24-127 V 50/60 Hz 6 A
220-240 V 50/60 Hz 4 A
400-440 V 50/60 Hz 3 A
500 V 50/60 Hz 2 A
690 V 50/60 Hz 2 A
Courant assigné d'emploi I / DC-13
e
selon IEC 60947-5-1 24 V DC 6 A / 144 W
48 V DC 2.8 A / 134 W
72 V DC 1 A / 72 W
110 V DC 0.55 A / 60 W
125 V DC 0.55 A / 69 W
220 V DC 0.27 A / 60 W
250 V DC 0.27 A / 68 W
400 V DC 0.15 A / 60 W
500 V DC 0.13 A / 65 W
600 V DC 0.1 A / 60 W
UL/CSA Tension assignée max. 600 V AC, 600 V DC
Pilot Duty A600, Q600
Protection contre les courts-circuits fusible gG 10 A
Température de l'air Fonctionnement à l'air libre -40...+70 °C
ambiant
à proximité du contacteur relay Stockage -60...+80 °C
Circuit magnétique Plage d'utilisation de la bobine Tension de à θ ≤ 60 °C 0.85 x U min ... 1.1 x U max
c
c
(selon IEC 60947-5-1) commande AC à θ ≤ 70 °C 0.85 x U min ... U max
c
c
Tension de à θ ≤ 60 °C 0.85 x U min ... 1.1 x U max
c
c
commande DC à θ ≤ 70 °C (NF) 0.85 x U min ... U max - (NFZ) 0.85 x U min ... 1.1 x U max
c c c c
Tension de commande Tension assignée de commande U c 24...500 V AC
AC 50/60 Hz Consommation Valeur moyenne à l'appel (NF) 50 VA - (NFZ) 16 VA
bobine Valeur moyenne au maintien (NF) 2.2 VA / 2 W - (NFZ) 1.7 VA / 1.5 W
Tension de commande Tension assignée de commande U c 12...500 V DC
DC Commande sortie d'automate programmable (NFZ) ≥ 500 mA 24 V DC
Consommation Valeur moyenne à l'appel (NF) 50 W - (NFZ) 12...16 W
bobine Valeur moyenne au maintien (NF) 2 W - (NFZ) 1.7 W
Compatibilité électromagnétique Appareils conformes aux normes IEC 60947-1 / EN 60947-1 - Environnement A
Capacité de Bornes Rigide 1 ou 2 x 1...2.5 mm²
raccordement principales Souple avec embout 1 ou 2 x 0.75...2.5 mm²
Capacité selon UL/CSA 1 ou 2 x AWG 18...14
Couple de serrage 1.2 Nm / 11 lb.in
Longueur de dénudage 10 mm
Coil Rigide 1 ou 2 x 1...2.5 mm²
terminals Souple avec embout 1 ou 2 x 0.75...2.5 mm²
Capacité selon UL/CSA 1 ou 2 x AWG 18...14
Couple de serrage 1.2 Nm / 11 lb.in
Longueur de dénudage 10 mm
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP20
