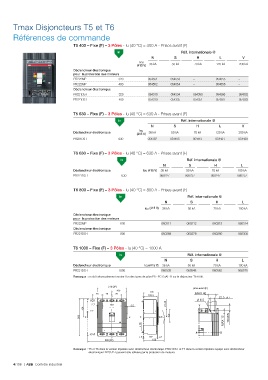

Tmax Disjoncteurs T5 et T6

Références de commande

T5 400 – Fixe (F) – 3 Pôles - Iu (40 °C) = 400 A - Prises avant (F)
In Réf. internationale @
N S H L V
Icu
(415 V) 36 kA 50 kA 70 kA 120 kA 200 kA
Déclencheur électronique
pour la protection des moteurs
PR222MP 320 054551 054553 – 054555 –
PR222MP 400 054552 054554 – 054556 –
Déclencheur électronique
1SDC210306F0004 PR221DS-I 320 054318 054334 054350 054366 054382
054335
054351
400
054383
054319
054367
PR221DS-I
T5 630 – Fixe (F) – 3 Pôles - Iu (40 °C) = 630 A - Prises avant (F)
In Réf. internationale @
N S H L V
Icu
Déclencheur électronique (415 V) 36 kA 50 kA 70 kA 120 kA 200 kA
PR221DS-I 630 054397 054405 054413 054421 054429

T6 630 – Fixe (F) – 3 Pôles - Iu (40 °C) = 630 A - Prises avant (F)
In Réf. internationale @
N S H L
Déclencheur électronique Icu (415 V) 36 kA 50 kA 70 kA 100 kA
PR221DS-I 630 060227 060237 060247 060257

T6 800 – Fixe (F) – 3 Pôles - Iu (40 °C) = 800 A - Prises avant (F)
In Réf. internationale @
N S H L
Icu (415 V) 36 kA 50 kA 70 kA 100 kA
Déclencheur électronique
pour la protection des moteurs
PR222MP 630 060311 060312 060313 060314
Déclencheur électronique
PR221DS-I 800 060269 060279 060290 060300

T6 1000 – Fixe (F) – 3 Pôles - Iu (40 °C) = 1000 A
In Réf. internationale @
N S H L
Déclencheur électronique Icu (415 V) 36 kA 50 kA 70 kA 100 kA
PR221DS-I 1000 060538 060548 060562 060575
Remarque : on doit nécessairement monter l'un des types de prise ES - FC CuAl - R sur le disjoncteur T6 1000.

210 (3P) 1SDC210190F0004
prise avant (F)
105 115
70 70 70 MAX 40
103.5
22.5 ±0.1
6.5
2.7 140 5.5 61.25
134 2.7 = =
268 105 18 MIN
MAX 12

3 107 2
280 (4P) 159
Remarque : T5 et T6 dans la version tripolaire avec déclencheur électronique PR221DS-I et T7 dans la version tripolaire équipé avec déclencheur
électronique PR231/P-I peuvent être utilisées par la protection de moteurs.
