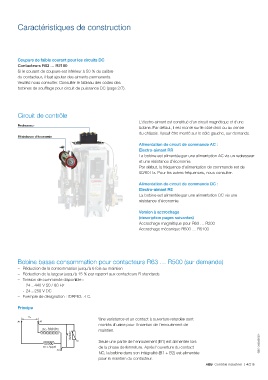

Caractéristiques de construction

Coupure de faible courant pour les circuits DC
Contacteurs R63 … R2100
Si le courant de coupure est inférieur à 50 % du calibre
du contacteur, il faut ajouter des aimants permanents.
Veuillez nous consulter. Consulter le tableau des codes des
bobines de soufflage pour circuit de puissance DC (page 2/7).

Circuit de contrôle
L'électro-aimant est constitué d'un circuit magnétique et d'une
Redresseur
bobine. Par défaut, il est monté sur le côté droit ou au centre
du châssis. Il peut être monté sur le côté gauche, sur demande.
Résistance d'économie
Alimentation de circuit de commande AC :
Electro-aimant RR
La bobine est alimentée par une alimentation AC via un redresseur
et une résistance d'économie.
Par défaut, la fréquence d'alimentation de commande est de
50/60 Hz. Pour les autres fréquences, nous consulter.

Alimentation de circuit de commande DC :
Electro-aimant RE
La bobine est alimentée par une alimentation DC via une
résistance d'économie.

Version à accrochage
(description pages suivantes)
Accrochage magnétique pour R63 … R200
Accrochage mécanique R500 … R5100

Bobine basse consommation pour contacteurs R63 … R500 (sur demande)
– Réduction de la consommation jusqu'à 6 fois au maintien
– Réduction de la largeur jusqu'à 15 % par rapport aux contacteurs R standards
– Tension de commande disponible :
- 24…440 V 50 / 60 Hz
- 24…250 V DC
– Exemple de désignation : IORE63..-LC.

Principe

U c Une varistance et un contact à ouverture retardée sont
A1 A2
montés d'usine pour l'insertion de l'enroulement de
B2 = Maintien maintien.
Varistor
U Seule une partie de l'enroulement (B1) est alimentée lors
B1 = Appel de la phase de fermeture. Après l'ouverture du contact 1SBC104086S0301
A3
NC, la bobine dans son intégralité (B1 + B2) est alimentée
pour le maintien du contacteur.

ABB Contrôle industriel | 4/215
