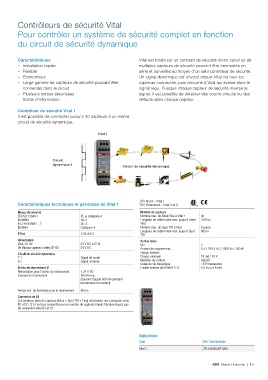

P. 21
Contrôleurs de sécurité Vital
Pour contrôler un système de sécurité complet en fonction
du circuit de sécurité dynamique
Caractéristiques Vital est fondé sur un concept de sécurité mono canal où de
– Installation rapide multiples capteurs de sécurité peuvent être connectés en
– Flexible série et surveillés au moyen d'un seul contrôleur de sécurité.
– Économique Un signal dynamique est envoyé depuis Vital via tous les
e
– Large gamme de capteurs de sécurité pouvant êtr capteurs connectés, puis retourné à Vital qui évalue alors le
connectés dans le circuit signal reçu. Puisque chaque capteur de sécurité inverse le
– Plusieurs sorties sécurisées signal, il est possible de détecter des courts-circuits ou des
– Sortie d'information défauts dans chaque capteur.
Contrôleur de sécurité Vital 1
Il est possible de connecter jusqu'à 30 capteurs à un même
circuit de sécurité dynamique.
Vital 1
Circuit
dynamique 1
Circuit de sécurité dynamique
TÜV Nord – Vital 1
Caractéristiques techniques et générales de Vital 1 TÜV Rheinland – Vital 2 et 3
Niveau de sécurité Nombre de capteurs
EN ISO 13849-1 PL e, catégorie 4 Nombre max. de Eden/Tina à Vital 1 30
EN 62061 SIL 3 Longueur de câble totale max. jusqu'à Eden/ 1000 m
IEC / EN 61508-1…7 SIL 3 Tina
EN 954-1 Catégorie 4 Nombre max. de Spot T/R à Vital 6 paires
Longueur de câble totale max. jusqu'à Spot 600 m
PFHd 1,01×10-8 T/R
Alimentation Sorties relais
Vital, A1-A2 24 V DC ±15 % NO 2
De Vital aux capteurs / unités, B1-B2 24 V DC Pouvoir de coupure max, 6 A / 250 V AC / 1500 VA / 150 W
Circuit de sécurité dynamique charge résistive
T 1 Signal de sortie Charge minimale 10 mA / 10 V
R 1 Signal d'entrée Matériau de contact AgCdO
7
Durée de vie mécanique >10 manœuvres
Entrée de réarmement X1 Fusible externe (EN 60947-5-1) 6.3 A ou 4 A lent
Alimentation pour l'entrée de réarmement + 24 V DC
Courant de réarmement 30 mA max.
(courant d'appel 300 mA pendant
la fermeture du contact)
Temps min. de fermeture pour le réarmement 80 ms
Connexion de S1
Les nombres pairs de capteurs (Eden + Spot T/R + Tina) nécessitent une connexion entre
B1 et S1. S1 n'est pas connecté pour un nombre de capteurs impair. Nombre impair, pas
de connexion entre B1 et S1.
Sélection
Type Réf. Commerciale
Vital 1 2TLA020052R1000
ABB Marché industrie | 1/7
