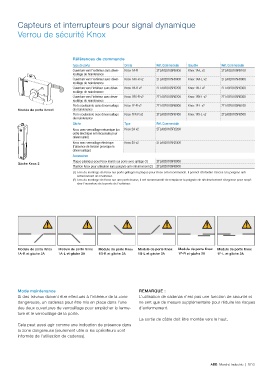

P. 27
Capteurs et interrupteurs pour signal dynamique
Verrou de sécurité Knox
Références de commande
Type de porte Droite Réf. Commerciale Gauche Réf. Commerciale
Ouverture vers l'extérieur sans déver- Knox 1A-R 2TLA020105R5000 Knox 1A-L v2 2TLA020105R5100
rouillage de maintenance
Ouverture vers l'extérieur avec déver- Knox 1AX-R v2 2TLA020105R5800 Knox 1AX-L v2 2TLA020105R5900
rouillage de maintenance
Ouverture vers l'intérieur sans déver- Knox 1B-R v2 2TLA020105R5200 Knox 1B-L v2 2TLA020105R5300
rouillage de maintenance
Ouverture vers l'intérieur avec déver- Knox 1BX-R v2 2TLA020105R6200 Knox 1BX-L v2 2TLA020105R6300
rouillage de maintenance
Porte coulissante sans déverrouillage Knox 1F-R v2 2TLA020105R6000 Knox 1F-L v2 2TLA020105R6100
Module de porte Knox1 de maintenance
Porte coulissante avec déverrouillage Knox 1FX-R v2 2TLA020105R6400 Knox 1FX-L v2 2TLA020105R6500
de maintenance
Gâche Type Réf. Commerciale
Knox avec verrouillage mécanique (un Knox 2A v2 2TLA020105R2200
ordre électrique est nécessaire pour
déverrouiller)
Knox avec verrouillage électrique Knox 2X v2 2TLA020105R2300
(l'absence de tension provoque le
déverrouillage)
Accessoires
Plaque plastique pour Knox monté sur porte avec grillage (1) 2TLA020106R0000
Gâche Knox 2
Plastron Knox pour utilisation sans poignée anti enfermement (2) 2TLA020106R0600
(1) Lors du montage de Knox sur porte grillagée la plaque pour Knox est recommandé. Il permet d'interdire l'accès à la poignée anti
enfermement de l'extérieur.
(2) Lors du montage de Knox sur une porte basse, il est recommandé de remplacer la poignée de déclenchement d'urgence pour empê-
cher l'ouverture de la porte de l'extérieur.
Module de porte Knox Module de porte Knox Module de porte Knox Module de porte Knox Module de porte Knox Module de porte Knox
1A-R et gâche 2A 1A-L et gâche 2A 1B-R et gâche 2A 1B-L et gâche 2A 1F-R et gâche 2A 1F-L et gâche 2A
Mode maintenance REMARQUE :
Si des travaux doivent être effectués à l'intérieur de la zone L'utilisation de cadenas n'est pas une fonction de sécurité et
dangereuse, un cadenas peut être mis en place dans l'une ne sert que de mesure supplémentaire pour réduire les risques
des deux ouvertures de verrouillage pour empêcher la ferme- d‘enfermement.
ture et le verrouillage de la porte.
La sortie de câble doit être montée vers le haut.
Cela peut aussi agir comme une indication de présence dans
la zone dangereuse (seulement utile si les opérateurs sont
informés de l'utilisation de cadenas).
ABB Marché industrie | 1/13
