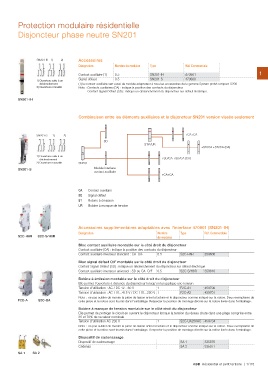

Page 129 - Residentiel

Protection modulaire résidentielle
Disjoncteur phase neutre SN201

SN201-IH 1) 2) Accessoires

Désignation Nombre de modules Type Réf. Commerciale

Contact auxiliaire (1) 0.5 SN201-IH 470901 1

1) Ouverture suite à un Signal défaut 0.5 SN201-S 470900
déclenchement
(1) le contact auxiliaire sert aussi de module adaptateur à tous les accessoires de la gamme System proM compact S200
2) Ouverture manuelle Nota : Contacts auxiliaires (CA) : indique la position des contacts du disjoncteur.

SN201-IH Contact Signal Défaut (SD) : indique un déclenchement du disjoncteur sur défaut électrique.

Combinaison entre les éléments auxiliaires et le disjoncteur SN201 version vissée seulement

SN201-S 1) 2) +CA+CA
+SD/CA +SD/CA (CA)
SD

ST-F/UR

1) Ouverture suite à un +SD/CA +SD/CA (CA)
déclenchement
SN201
2) Ouverture manuelle

SN201-S Module interface
contact auxiliaire

+CA+CA

CA Contact auxiliaire
SD Signal défaut
ST Bobine à émission
UR Bobine à manque de tension

Accessoires supplémentaires adaptables avec l'interface 470901 (SN201-IH)

S2C-H6R S2C-S/H6R Désignation Nombre Type Réf. Commerciale
de modules

Bloc contact auxiliaire montable sur le côté droit du disjoncteur

Contact auxiliaire (CA) : indique la position des contacts du disjoncteur

Contact auxiliaire inverseur standard : CA O/F 0.5 S2C-H6R 359600

Bloc signal défaut O/F montable sur le côté droit du disjoncteur

Contact Signal Défaut (SD) : indique un déclenchement du disjoncteur sur défaut électrique

Contact auxiliaire inverseur universel : SD ou CA O/F 0.5 S2C-S/H6R 359610

Bobine à émission montable sur le côté droit du disjoncteur
Elle permet l'ouverture à distance du disjoncteur lorsqu'on lui applique une tension

Tension d'utilisation : AC / DC 12…60 V 1 F2C-A1 459700

Tension d'utilisation : AC 110…415 V / DC 110…250 V 1 F2C-A2 459701

F2C-A S2C-UA Nota : ne pas oublier de monter la pièce de liaison entre la bobine et le disjoncteur comme indiqué sur la notice. Deux exemplaires de
cette pièce et la notice sont fournis dans l'emballage. Respecter la position de montage décrite sur la notice livrée dans l'emballage.

Bobine à manque de tension montable sur le côté droit du disjoncteur

Elle permet de protéger le circuit en ouvrant le disjoncteur lorsque la tension du réseau chute dans une plage comprise entre

35 et 70% de sa valeur nominale

Tension d'utilisation AC 230 V 1 S2C-UA230AC 459734

Nota : ne pas oublier de monter la pièce de liaison entre la bobine et le disjoncteur comme indiqué sur la notice. Deux exemplaires de
cette pièce et la notice sont fournis dans l'emballage. Respecter la position de montage décrite sur la notice livrée dans l'emballage.

Dispositif de cadenassage SA 1 335876
Dispositif de cadenassage SA 2 335877
Cadenas

SA 1 SA 2

ABB Résidentiel et petit tertiaire | 1/115
