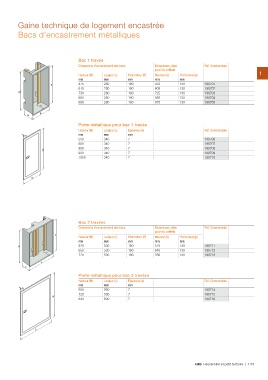

Gaine technique de logement encastrée
Bacs d'encastrement métalliques

Bac 1 travée Dimensions utiles Réf. Commerciale
pour les coffrets
Dimensions d'encastrement des bacs 190701
190702
Hauteur (H) Largeur (L) Profondeur (P) Hauteur (h) Profondeur (p) 190703 1
mm mm mm mm mm 190704
475 280 180 470 130 190705
610 280 180 605 130
730 280 180
860 280 180 725 130
980 280 180
855 130

975 130

p Porte métallique pour bac 1 travée

p Hauteur (H) Largeur (L) Épaisseur (e) Réf. Commerciale

e mm mm mm 190706
190707
550 340 7 190708
190709
680 340 7 190710

800 340 7

930 340 7

1050 340 7

Bac 2 travées Dimensions utiles Réf. Commerciale
pour les coffrets
Dimensions d'encastrement des bacs 190711
190712
Hauteur (H) Largeur (L) Profondeur (P) Hauteur (h) Profondeur (p) 190713
mm mm mm mm mm
520 530 180 515 130
650 530 180 640 130
770 530 180
760 130

Porte métallique pour bac 2 travées

Hauteur (H) Largeur (L) Épaisseur (e) Réf. Commerciale

mm mm mm 190714
e 590 590 7 190715
190716
720 590 7

840 590 7
