P. 35

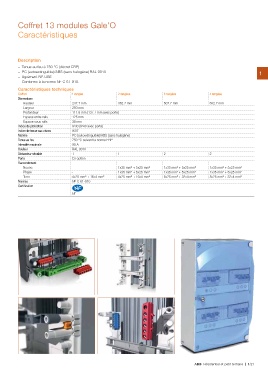

Coffret 13 modules Gale'O
Caractéristiques
Description 1
– Tenue au feu à 750 °C (décret ERP)
– PC (autoextinguible)/ABS (sans halogène) RAL 9010
– Agrément NF-USE
– Conforme à la norme NF C 61-910.
Caractéristiques techniques
Coffret 1 rangée 2 rangées 3 rangées 4 rangées
507.7 mm 632.7 mm
Dimensions
2 2
Hauteur 237.7 mm 362.7 mm 1x35 mm² + 5x25 mm² 1x35 mm² + 5x25 mm²
1x35 mm² + 5x25 mm² 1x35 mm² + 5x25 mm²
Largeur 250 mm 8x25 mm² + 32x4 mm² 8x25 mm² + 32x4 mm²
Profondeur 111.8 mm (137.7 mm avec porte)
Espace entre rails 125 mm
Espace sous rails 38 mm
Indice de protection IP30 (IP40 avec porte)
Indice de tenue aux chocs IK07
Matière PC (autoextinguible)/ABS (sans halogène)
Tenue au feu 750 °C suivant la norme ERP
Intensité maximale 90 A
Couleur RAL 9010
Obturateur sécable 1 1
Porte En option
Raccordement
Neutre - 1x35 mm² + 5x25 mm²
Phase - 1x35 mm² + 5x25 mm²
Terre 4x25 mm² + 16x4 mm² 4x25 mm² + 16x4 mm²
Normes NF C 61-910
Certification
NF
ABB Résidentiel et petit tertiaire | 1/21
