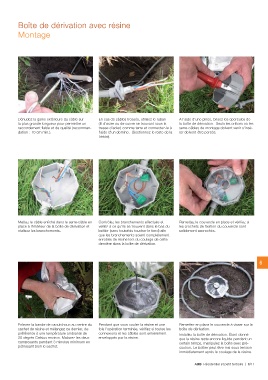

Boîte de dérivation avec résine
Montage
Dénudez la gaine extérieure du câble sur
la plus grande longueur pour permettre un
raccordement fiable et de qualité (recomman-
dation : 10 cm min.).
Mettez le câble enfiché dans le serre-câble en
place à l'intérieur de la boîte de dérivation et veillez à ce qu'ils se trouvent dans le bas du
réalisez les branchements.
Enlevez la bande de caoutchouc au centre du
sachet de résine et mélangez ce dernier, de
préférence à une température ambiante de
20 degrés Celsius environ. Malaxez les deux
composants pendant 3 minutes minimum en
pétrissant bien le sachet.
En cas de câbles tressés, utilisez le ruban
(fil d'acier ou de cuivre se trouvant sous la
tresse d'acier) comme terre et connectez-le à
l'aide d'un domino. (Sectionnez le reste de la
tresse).
Contrôlez les branchements effectués et
boîtier (sans toutefois toucher le fond) afin
que les branchements soient complètement
enrobés de résine lors du coulage de cette
dernière dans la boîte de dérivation.
Pendant que vous coulez la résine et une
fois l'opération terminée, vérifiez si toutes les boîte de dérivation.
connexions et les câbles sont entièrement
enveloppés par la résine.
A l'aide d'une pince, brisez les opercules de
la boîte de dérivation. Seuls les orifices où les
serre-câbles de montage doivent venir s'insé-
rer doivent être percés.
Remettez le couvercle en place et vérifiez si
les crochets de fixation du couvercle sont
solidement accrochés.
6
Remettez en place le couvercle à visser sur la
Installez la boîte de dérivation. Étant donné
que la résine reste encore liquide pendant un
certain temps, manipulez la boîte avec pré-
caution. Le boîtier peut être mis sous tension
immédiatement après le coulage de la résine.
