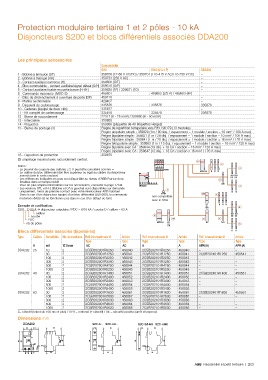

Page 117 - Catalogue Residentiel et petit Tertiaire

Protection modulaire tertiaire 1 et 2 pôles - 10 kA

Disjoncteurs S200 et blocs différentiels associés DDA200

Les principaux accessoires
Compatibilité
S201 S200 (2 à 4 P) DDA200
1 - Bobine à émission (ST) 359700 (12-60 V AC/DC) / 359701 (110-415 V AC/110-250 V DC) –
2 - Bobine à manque (UR) 459734 (230 V AC) –
3 - Contact auxiliaire inverseur (H) 359600 (O/F) –
4 - Bloc commutable - contact auxiliaire/signal défaut (S/H) 359610 (O/F) –
5 - Contact auxiliaire fixable en partie basse (H-BF) 359620 (1F) / 359621 (1O) –
6 - Commande motorisée (MOD-S) 459801 459802 (2/3 P) / 459803 (4P) –
7 - Bloc de déclenchement à ouverture de porte (BP) 459710 –
8 - Platine sectionnable 429407 –
9 - Dispositif de cadenassage 335876 335876 335876
10 - Cadenas (équipé de deux clés) 335877 –
11 - Kit complet de cadenassage 335878 335878 335878
12 - Borne de raccordement 27317 (6 - 25 mm²) / 359890 (6 - 50 mm²)
13 - Intercalaire 359895
14 - Etiquettes 359880 (plaquette de 40 étiquettes vierges)
15 - Barres de pontage (3) Peigne de répartition tetrapolaire vers P/N 190179 (13 modules)
Peigne unipolaire simple : 359820 (1m / 60 disj. / espacement = 1 module / section = 10 mm² / 100 A max)
Peigne bipolaire simple : 359831 (1 m / 29 disj. / espacement = 1 module / section = 10 mm² / 100 A max)
Peigne tripolaire simple : 359841 (1 m / 20 disj. / espacement = 1 module / section = 16 mm² / 120 A max)
Peigne tetrapolaire simple : 359863 (1 m / 15 disj. / espacement = 1 module / section = 16 mm² / 120 A max)
Peigne bipolaire avec CA : 359834 (19 disj. + 19 CA / section = 16 mm² / 120 A max)
Peigne tripolaire avec CA : 359847 (13 disj. + 13 CA / section = 16 mm² / 120 A max)
16 - Capuchon de protection 359875
(3) ampérage maximal avec raccordement central.
6
3
Notes :
- Le pouvoir de coupure des calibres ≤ 2 A peut être considéré comme ∞ S200 4
- Le calibre du bloc différentiel doit être supérieur ou égal au calibre du disjoncteur MOD-S HH H
associé (voir le code couleur) S/H S/H
- Les références indiquées en gras sont disponible au niveau d'ABB France donc 3 (H) (H)
livrables dans un temps réduit
- Pour de plus amples informations sur les accessoires, consulter la page 1/144 DDA200 S/H 3
- Les versions STL et H-L (Bobine et CA à gauche) sont disponibles sur demande
uniquement, merci de prendre contact avec votre interlocuteur ABB habituel 5 H H
H-BF
- Dans le cas d'un disjoncteur équipé d'un bloc différentiel (DDA200), la commande non compatible 1/2 3
motorisée (MOD-S) ne fonctionne pas dans le cas d'un défaut de terre
avec le DDA
Exemple de codification : ST HH H 4
ou
S201 D 63 A ➔ disjoncteur unipolaire / PDC = 6/10 kA / courbe D / calibre = 63 A UR
calibre S/H S/H
courbe 6 (H) (H)
PDC 1/2 7 4
nb de pôles MOD-S ST BP S/H 3
ou
UR
Blocs différentiels associés (bipolaires) H H
Type Calibre Sensibilité Nb. de modules Réf. internationale @ Article Réf. internationale @ Article Réf. internationale @ Article
Type Type Type Type Type Type
A mA 17.5 mm AC AC A A APR (A) APR (A)
DDA202 25 10 2 2CSB202001R0250 450040 2CSB202101R0250 450040 – –
30 2 2CSB202001R1250 450041 2CSB202101R1250 450041 2CSB202401R1250 450541
100 2 2CSB202001R2250 450042 2CSB202101R2250 450042 – –
300 2 2CSB202001R3250 450043 2CSB202101R3250 450043 – –
500 2 2CSB202001R4250 450044 2CSB202101R4250 450044 – –
1000 2 2CSB202001R5250 450045 2CSB202101R5250 450045 – –
DDA202 40 30 2 2CSB202001R1400 450051 2CSB202101R1400 450051 2CSB202401R1400 450551
100 2 2CSB202001R2400 450052 2CSB202101R2400 450052 – –
300 2 2CSB202001R3400 450053 2CSB202101R3400 450053 – –
500 2 2CSB202001R4400 450054 2CSB202101R4400 450054 – –
1000 2 2CSB202001R5400 450055 2CSB202101R5400 450055 – –
DDA202 63 30 2 2CSB202001R1630 450061 2CSB202101R1630 450061 2CSB202401R1630 450561
100 2 2CSB202001R2630 450062 2CSB202101R2630 450062 – –
300 2 2CSB202001R3630 450063 2CSB202101R3630 450063 – –
500 2 2CSB202001R4630 450064 2CSB202101R4630 450064 – –
1000 2 2CSB202001R5630 450065 2CSB202101R5630 450065 – –
S= sélectif (retard de 100 ms et plus) / APR = renforcé (≠ sélectif) / AE = sécurité positive (arrêt d'urgence).
Dimensions mm
DDA202 S2C-A... S2C-UA... S2C-S/H6R S2C-H6R
35 34.5 69 17.5 69 8.8 69
93 85 45 85 45 85 45
9.7
17.5 6.8 6.8 6.8
17.5 8.75 44 44 44

ABB Résidentiel et petit tertiaire | 2/21
