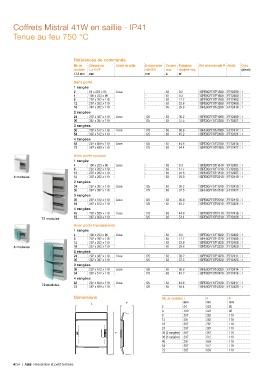

Page 310 - Catalogue Residentiel et petit Tertiaire

Coffrets Mistral 41W en saillie - IP41

Tenue au feu 750 °C

Références de commande
Nb. de Dimensions Entrée de câble Entraxe entre Courant Puissance Réf. internationale @ Article Colis.
modules L x H x P rails DIN max. dissipée max. (pièces)
17.5 mm mm mm A W
Sans porte
1 rangée
2 64 x 223 x 95 Lisse - 63 9.2 1SPE007717F1500 F712399 1
4 100 x 223 x 96 - 63 9.3 1SPE007717F1600 F712400 1
8 207 x 262 x 119 - 63 17.7 1SPE007717F1700 F712403 1
12 297 x 262 x 119 - 63 23.8 1SPE007717F1800 F712406 1
18 387 x 262 x 119 - 63 29.8 1SPE007717F2200 F712418 1
2 rangées
24 297 x 387 x 119 Lisse 125 63 30.2 1SPE007717F1900 F712409 1
36 387 x 387 x 119 125 63 37.5 1SPE007717F2300 F712421 1
3 rangées
36 297 x 512 x 119 Lisse 125 63 36.8 1SPE007717F2000 F712412 1
54 387 x 512 x 119 125 63 45.2 1SPE007717F2400 F712424 1
4 rangées
48 297 x 659 x 119 Lisse 125 63 44.8 1SPE007717F2100 F712415 1
72 387 x 659 x 119 125 63 54.4 1SPE007717F2500 F712427 1
Avec porte opaque
1 rangée
4 100 x 223 x 96 Lisse - 63 9.3 1SPE007717F1610 F712401 1
8 207 x 262 x 119 - 63 17.7 1SPE007717F1710 F712585 1
12 297 x 262 x 119 - 63 23.8 1SPE007717F1810 F712407 1
8 modules 18 387 x 262 x 119 - 63 29.8 1SPE007717F2210 F712419 1
2 rangées
24 297 x 387 x 119 Lisse 125 63 30.2 1SPE007717F1910 F712410 1
36 387 x 387 x 119 125 63 37.5 1SPE007717F2310 F712422 1
3 rangées
36 297 x 512 x 119 Lisse 125 63 36.8 1SPE007717F2010 F712413 1
54 387 x 512 x 119 125 63 45.2 1SPE007717F2410 F712425 1
4 rangées
48 297 x 659 x 119 Lisse 125 63 44.8 1SPE007717F2110 F712416 1
72 387 x 659 x 119 125 63 54.4 1SPE007717F2510 F712428 1
72 modules
Avec porte transparente
1 rangée
4 100 x 223 x 96 Lisse - 63 9.3 1SPE007717F1620 F712402 1
8 207 x 262 x 119 - 63 17.7 1SPE007717F1720 F712405 1
12 297 x 262 x 119 - 63 23.8 1SPE007717F1820 F712408 1
8 modules 18 387 x 262 x 119 - 63 29.8 1SPE007717F2220 F712420 1
2 rangées
24 297 x 387 x 119 Lisse 125 63 30.2 1SPE007717F1920 F712411 1
36 387 x 387 x 119 125 63 37.5 1SPE007717F2320 F712423 1
3 rangées
36 297 x 512 x 119 Lisse 125 63 36.8 1SPE007717F2020 F712414 1
54 387 x 512 x 119 125 63 45.2 1SPE007717F2420 F712426 1
4 rangées
48 297 x 659 x 119 Lisse 125 63 44.8 1SPE007717F2120 F712417 1
72 modules
72 387 x 659 x 119 125 63 54.4 1SPE007717F2520 F712429 1
Dimensions Nb. de modules L H P
L P mm mm mm
2 64 223 95
4 100 223 96
8 207 262 119
12 297 262 119
18 387 262 119
24 297 387 119
36 (2 rangées) 387 387 119
H
36 (3 rangées) 297 512 119
48 297 659 119
54 387 512 119
72 387 659 119
