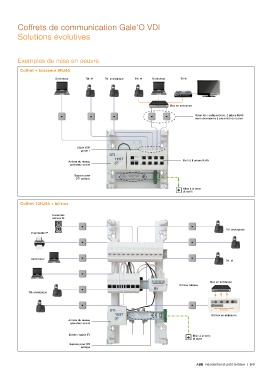

Page 399 - Catalogue Residentiel et petit Tertiaire

Coffrets de communication Gale'O VDI

Solutions évolutives

Exemples de mise en oeuvre

Coffret + brasseur 8RJ45
Ordinateur Tél. @ Tél. analogique Tél. @ Ordinateur TV @

Box TV

Box en ambiance

Selon les configurations, 2 prises RJ45
sont nécessaires à proximité de la box

Câble UTP
grade 1

De 1 à 8 prises RJ45.
Arrivée du réseau
opérateur cuivre
Espace pour
DTI optique

Mise à la terre
(6 mm²)

Coffret 12RJ45 + kit box

Enceintes
actives IP

Tél. analogique
Imprimante IP

Ordinateur
Tél. @

Box en ambiance
Kit box tableau
Tél. analogique

Kit box en ambiance
Arrivée du réseau
opérateur cuivre

Entrée / sortie TV Mise à la terre
(6 mm²)
Espace pour DTI
optique

ABB Résidentiel et petit tertiaire | 6/9
