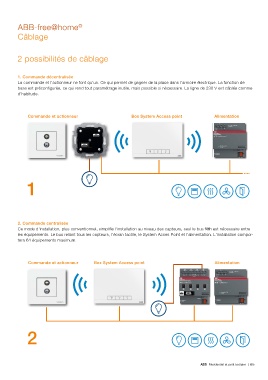

ABB-free@home ®

Câblage

2 possibilités de câblage

1. Commande décentralisée
La commande et l'actionneur ne font qu'un. Ce qui permet de gagner de la place dans l'armoire électrique. La fonction de
base est préconfigurée, ce qui rend tout paramétrage inutile, mais possible si nécessaire. La ligne de 230 V est câblée comme
d'habitude.

Commande et actionneur Box System Access point Alimentation

1

2. Commande centralisée
Ce mode d'installation, plus conventionnel, simplifie l'installation au niveau des capteurs, seul le bus f@h est nécessaire entre
les équipements. Le bus reliant tous les capteurs, l'écran tactile, le System Acces Point et l'alimentation. L'installation compor-
tera 64 équipements maximum.

Commande et actionneur Box System Access point Alimentation

2
