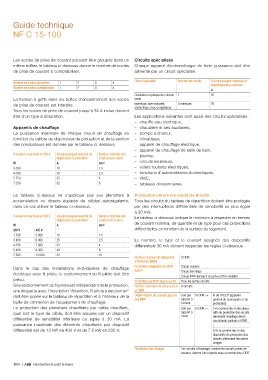

Page 532 - Catalogue Residentiel et petit Tertiaire

Guide technique
NF C 15-100

Les socles de prise de courant pouvant être groupés dans un Circuits spécialisés
même boîtier, le tableau ci-dessous donne le nombre de socles Chaque appareil électroménager de forte puissance doit être
de prise de courant à comptabiliser. alimenté par un circuit spécialisé.

Circuit spécialisé Nombre de circuits Courant assigné maximal du
Nombre de socles par boîtier 1 2 3 4 disjoncteur de protection
Nombre de socles comptabilisés 1 2 3 4
A
Cuisinière ou plaque de cuisson 1 32
La fixation à griffe dans les boîtes d'encastrement des socles seule
de prise de courant est interdite. lave-linge, lave-vaisselle, 3 minimum 20
sèche-linge, four, congélateur
Tous les socles de prise de courant jusqu'à 32 A inclus doivent
être d'un type à obturation. Les applications suivantes sont aussi des circuits spécialisés :
– chauffe-eau électrique,
Appareils de chauffage – chaudière et ses auxiliaires,
La puissance maximale de chaque circuit de chauffage en – pompe à chaleur,
fonction du calibre du disjoncteur de protection et de la section – climatiseur,
des conducteurs est donnée par le tableau ci-dessous. – appareil de chauffage électrique,
– appareil de chauffage de salle de bain,
Puissance maximale en 230 V Courant assigné maximal du Section minimale des – piscine,
disjoncteur de protection conducteurs cuivre
W A mm² – circuits extérieurs,
3 500 16 1.5 – volets roulants électriques,
4 500 20 2.5 – fonctions d'automatismes domestiques,
5 750 25 4 – VMC,
7 250 32 6 – tableaux divisionnaires.

Le tableau ci-dessus ne s'applique pas aux planchers à Protection contre les contacts directs
accumulation ou directs équipés de câbles autorégulants, Tous les circuits du tableau de répartition doivent être protégés
dans ce cas utiliser le tableau ci-dessous. par des interrupteurs différentiels de sensibilité au plus égale
à 30 mA.
Puissance maximale en 230 V Courant assigné maximal du Section minimale des Le tableau ci-dessous indique le minimum à respecter en termes
disjoncteur de protection conducteurs cuivre
W A mm² de courant nominal, de quantité et de type pour ces protections
230 V 400 V différentielles en fonction de la surface du logement.
1 700 3 000 16 1.5
3 400 6 000 25 2.5 Le nombre, le type et le courant assignés des dispositifs
4 200 7 300 32 4 différentiels 30 mA doivent respecter les règles ci-dessous :
5 400 9 300 40 6
7 500 13 000 32 10
Nombre minimum de dispositifs 2 DDR
différentiels (DDR)
Protection obligatoire par DDR Circuit cuisson
Dans le cas des installations individuelles de chauffage type A
électrique avec fil pilote, le sectionnement du fil pilote doit être Circuit lave-linge
Circuit IRVE (lorsqu'il est prévu d'être installé)
prévu. Protection par DDR type A ou AC Tous les autres circuits
Si le sectionnement du fil pilote est indépendant de la protection, Nombre maximum de circuits sous 8 circuits
une étiquette avec l'inscription "Attention, fil pilote à sectionner" un DDR
doit être posée sur le tableau de répartition et à l'intérieur de la Détermination du courant assigné Soit par In DDR >= In de l'AGCP (appareil
boîte de connexion de l'équipement de chauffage. des DDR rapport à général de commande et de
l'amont
protection)
La protection des planchers chauffants par câble chauffant, Soit par In DDR >= 1x la somme des In des dispo-
quel soit le type de câble, doit être assurée par un dispositif rapport à sitifs de protection des circuits
l'aval
différentiel de sensibilité inférieure ou égale à 30 mA. La alimentant chauffage direct,
eau chaude sanitaire et IRVE
puissance maximale des éléments chauffants par dispositif +
différentiel est de 13 kW en 400 V et de 7.5 kW en 230 V. 0.5x la somme des In des
dispositifs de protection des
circuits alimentant les autres
usages
Répartition des charges Les circuits d'éclairage, comme les circuits prises de
courant, doivent être répartis sous au moins deux DDR
