2CDC241010F0011 1SBC101232F0010 2CDC241004F0009 1SBC101184F0014 2CDC241020F0011

3

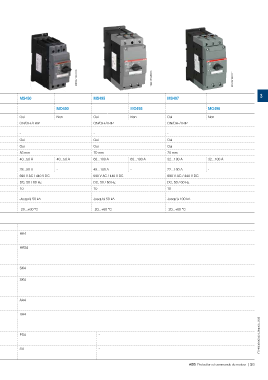

Protection magnéto-thermique Type MS116 MS132 MS450 MS495 MS497
Protection électromagnétique Type - MO132 MO450 MO495 MO496

Protection contre les défauts de phase Oui Oui Non Oui Non Oui Non Oui Non
Position de la poignée ON/OFF ON/OFF/TRIP ON/OFF/TRIP ON/OFF/TRIP ON/OFF/TRIP
Indication de déclenchement
magnétique - Oui - - -
Poignée cadenassable sans accessoires - Oui Oui Oui Oui
Fonction de sectionnement Oui Oui Oui Oui Oui
Largeur 45 mm 45 mm 55 mm 70 mm 70 mm
Courant assigné d'emploi Ie 0.16...32 A 0.16....32 A 0.16....32 A 40...50 A 40...50 A 63...100 A 63...100 A 32...100 A 32...100 A
Plage de réglage pour
déclenchement thermique 0.10...32 A 0.10....32 A - 28...50 A - 45...100 A - 22...100 A -
Tension assignée d’emploi Ue 690 V AC 690 V AC / 250 V DC 690 V AC / 440 V DC 690 V AC / 440 V DC 690 V AC / 440 V DC
Fréquences assignées 50 / 60 Hz DC, 50 / 60 Hz DC, 50 / 60 Hz DC, 50 / 60 Hz DC, 50 / 60 Hz
Classe de déclenchement 10 A 10 10 10 10
Pouvoir assigné de coupure de 400 V AC
service en court-circuit Ics Jusqu’à 50 kA Jusqu’à 100 kA Jusqu’à 50 kA Jusqu’à 50 kA Jusqu’à 100 kA
Température ambiante admissible avec
compensation (nu à l'air libre) -25...+55 °C -25...+60 °C -20...+60 °C -20...+60 °C -20...+60 °C

Accessoires principaux
Contacts auxiliaires
Montage frontal HKF1 HK4

Montage latéral HK1 HKS4

Contacts de signalisation
Alarme de SK1 SK4
déclenchement
Alarme de - CK1 SK4
déclenchement sur
court-circuit
Bobines de déclenchement
Bobine de AA1 AA4
déclenchement à
émission de courant
Bobine de UA1 UA4
déclenchement à
manque de tension
Jeux de barres
Jeux de barres PS1 PS4 - 1TXH000278C0301_Chap03_MMS
triphasés

Borniers d'alimentation S1 S4 -

ABB Protection et commande de moteur | 3/3
