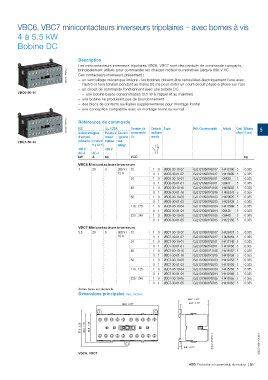

VBC6, VBC7 minicontacteurs inverseurs tripolaires – avec bornes à vis

4 à 5.5 kW
Bobine DC

Description
Les minicontacteurs inverseurs tripolaires VBC6, VBC7 sont des produits de commande compacts,
2CDC211042F0011 Ces contacteurs inverseurs présentent :
principalement utilisés pour commander les charges moteur ou résistives jusqu'à 690 V AC.
– un verrouillage mécanique intégré - les bobines doivent être verrouillées électriquement l'une avec
l'autre et hors tension pendant au moins 50 ms pour éviter un court-circuit phase à phase sur l'arc
– un circuit de commande fonctionnant avec une bobine DC
VBC6-30-10
– une bobine basse consommation (3.5 W à l'appel et au maintien).
– une bobine ne produisant pas de bourdonnement
– des blocs de contacts auxiliaires supplémentaires pour montage frontal
– une conception compatible avec un montage mural ou sur rail.
2CDC211001F0011 Références de commande Tension de Contacts Type Réf. Commerciale Artcile Cond. Masse 5

UL / CSA
IEC
Valeur assignée
Uc
montés
"general
d'emploi Puissance Courant commande auxiliaires pièces (1 pce)
moteur
VBC7-30-10 puissance courant triphasé use
? = 40 °C rating"
400 V 480 V
AC-3 AC-1
kW A hp V DC kg
VBC6 Minicontacteurs inverseurs
4 20 3 300 V / 12 1 0 VBC6-30-10-07 GJL1213901R0107 H413100 5 0.355
12 A 0 1 VBC6-30-01-07 GJL1213901R0017 H413909 5 0.355
24 1 0 VBC6-30-10-01 GJL1213901R0101 09439 5 0.355
0 1 VBC6-30-01-01 GJL1213901R0011 09437 5 0.355
48 1 0 VBC6-30-10-16 GJL1213901R1106 H408203 5 0.355
0 1 VBC6-30-01-16 GJL1213901R1016 H405370 5 0.355
60 1 0 VBC6-30-10-03 GJL1213901R0103 H420625 5 0.355
0 1 VBC6-30-01-03 GJL1213901R0013 H422438 5 0.355
110...125 1 0 VBC6-30-10-04 GJL1213901R0104 H412998 5 0.355
0 1 VBC6-30-01-04 GJL1213901R0014 09438 5 0.355
220…240 1 0 VBC6-30-10-05 GJL1213901R0105 09440 5 0.355
0 1 VBC6-30-01-05 GJL1213901R0015 H422156 5 0.355
VBC7 Minicontacteurs inverseurs
5.5 20 5 600 V / 12 1 0 VBC7-30-10-07 GJL1313901R0107 H426437 5 0.355
16 A 0 1 VBC7-30-01-07 GJL1313901R0017 H428364 5 0.355
24 1 0 VBC7-30-10-01 GJL1313901R0101 H417146 5 0.355
0 1 VBC7-30-01-01 GJL1313901R0011 H419156 5 0.355
48 1 0 VBC7-30-10-16 GJL1313901R1106 H419152 5 0.355
0 1 VBC7-30-01-16 GJL1313901R1016 H419158 5 0.355
60 1 0 VBC7-30-10-03 GJL1313901R0103 H419153 5 0.355
0 1 VBC7-30-01-03 GJL1313901R0013 H419159 5 0.355
110...125 1 0 VBC7-30-10-04 GJL1313901R0104 H415756 5 0.355
0 1 VBC7-30-01-04 GJL1313901R0014 H419160 5 0.355
220…240 1 0 VBC7-30-10-05 GJL1313901R0105 H419155 5 0.355
0 1 VBC7-30-01-05 GJL1313901R0015 H419162 5 0.355
Autres types sur demande.
Dimensions principales mm, inches
46.7 1.84"
96.2 3.79" 43.7 1.72"

57.5 2.26" 45.2 1.78" 42.2 1.66"

2CDC212005F0011

4.5 0.18" 2CDC102017C0301
VBC6, VBC7

ABB Protection et commande de moteur | 5/7
