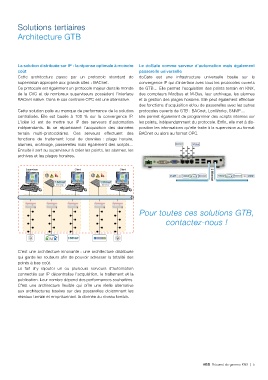

Solutions tertiaires
Architecture GTB

La solution distribuée sur IP : la réponse optimale à moindre        Le doGate comme serveur d'automation mais également
coût                                                                 passerelle universelle
Cette architecture passe par un protocole standard de                doGate est une infrastructure universelle basée sur la
supervision approprié aux grands sites : BACnet.                     convergence IP qui s'interface avec tous les protocoles ouverts
Ce protocole est également un protocole majeur dans le monde         de GTB… Elle permet l'acquisition des points terrain en KNX,
de la CVC et de nombreux superviseurs possèdent l'interface          des compteurs Modbus et M-Bus, leur archivage, les alarmes
BACnet native. Dans le cas contraire OPC est une alternative.        et la gestion des plages horaires. Elle peut également effectuer
                                                                     des fonctions d'acquisition et/ou de passerelles avec les autres
Cette solution palie au manque de performance de la solution         protocoles ouverts de GTB : BACnet, LonWorks, SNMP…
centralisée. Elle est basée à 100 % sur la convergence IP.           Elle permet également de programmer des scripts internes sur
L'idée ici est de mettre sur IP des serveurs d'automation            les points, indépendamment du protocole. Enfin, elle met à dis-
indépendants. Ils se répartissent l'acquisition des données          position les informations qu'elle traite à la supervision au format
terrain multi-protocolaires. Ces serveurs effectuent des             BACnet ou alors au format OPC.
fonctions de traitement local de données : plage horaire,
alarmes, archivage, passerelles mais également des scripts…
Ensuite il sert au superviseur à créer les points, les alarmes, les
archives et les plages horaires.

Superviseur  Client   Client

                                                                     SNMP  SNMP

                                             Pour toutes ces solutions GTB,
                                                       contactez-nous !

C'est une architecture innovante : une architecture distribuée
qui garde les routeurs afin de pouvoir adresser la totalité des
points à bas coût.
Le fait d'y rajouter un ou plusieurs serveurs d'automation
connectés sur IP décentralise l'acquisition, le traitement et la
publication. Leur nombre dépend des performances souhaitées.
C'est une architecture flexible qui offre une réelle alternative
aux architectures basées sur des passerelles cloisonnant les
réseaux terrain et emprisonnant la donnée au niveau terrain.
