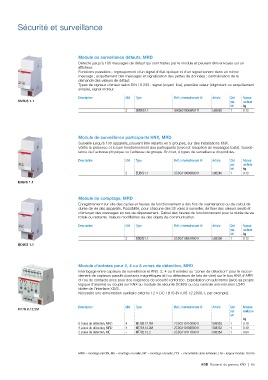

Page 87 - Resume Gamme Gestion intelligente batiment KNX

Sécurité et surveillance

Module de surveillance défauts, MRD

Détecte jusqu'à 100 messages de défaut qui sont traités par le module et peuvent être envoyés sur un
afficheur.
Fonctions possibles : regroupement d'un signal d'état optique et d'un signal sonore dans un même
message ; acquittement des messages et signalisation des pertes de données ; centralisation de la
demande des valeurs de défaut.
Types de signaux d'erreur selon DIN 19 235 : signal (voyant fixe), première valeur (clignotant ou acquittement
simple), signal moteur.

SMB/S 1.1 Description LM Type Réf. internationale @ Article Qté Masse
EUB/S 1.1 2 SMB/S1.1 GHQ6310085R0111
BDB/S 1.1 par unitaire
MT/S 8.12.2M
lot kg

588083 1 0.12

Module de surveillance participants KNX, MRD

Surveille jusqu'à 100 appareils, pouvant être répartis en 5 groupes, sur des installations KNX.
Vérifie la présence et le bon fonctionnement des participants (envoi et réception de messages tests). Surveil-
lance via l'adresse physique ou l'adresse de groupe. En tout, 4 types de surveillance disponibles.

Description LM Type Réf. internationale @ Article Qté Masse
2 EUB/S1.1 2CDG110066R0011
par unitaire

lot kg

588246 1 0.12

Module de comptage, MRD

Enregistrement sur site des cycles et heures de fonctionnement à des fins de maintenance ou de calcul de
durée de vie des appareils. Possibilité, pour chacune des 35 voies à surveiller, de fixer des valeurs seuils et
d'envoyer des messages en cas de dépassement. Calcul des heures de fonctionnement pour la durée de vie
totale ou restante. Valeurs modifiables via des objets de communication.

Description LM Type Réf. internationale @ Article Qté Masse
2 BDB/S1.1 2CDG110067R0011
par unitaire

lot kg

588300 1 0.12

Module d'entrées pour 2, 4 ou 8 zones de détection, MRD

Interfaçage entre capteurs de surveillance et KNX. 2, 4 ou 8 entrées ou "zones de détection" pour le raccor-
dement de capteurs passifs (contacts magnétiques et / ou détecteurs de bris de vitre) sur le bus KNX d'ABB
et / ou de contacts secs pour des exigences de sécurité renforcée. Exploitation en autonome (avec sa propre
logique d'alarme) ou couplé sur KNX au module de sécurité SCM/S ou à la centrale anti-intrusion L240
dotée de l'interface XS/S.
Nécessite une alimentation auxiliaire externe 12 V DC TBTS (NTU/S 12.2000.1, par exemple).

Description LM Type Réf. internationale @ Article Qté Masse

2CDG110110R0011 par unitaire
2CDG110109R0011
2CDG110111R0011 lot
kg

8 zones de détection, MRD 4 MT/S8.12.2M 588353 1 0.19
4 zones de détection, MRD 4 MT/S4.12.2M
2 zones de détection, ME – MT/U2.12.2 588352 1 0.19

588354 1 0.08

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
