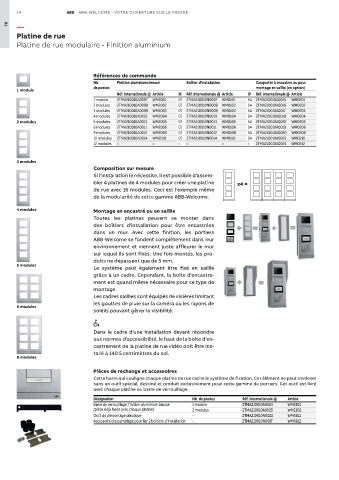

Page 16 - ABB-Welcome Votre ouverture sur le monde

14 ABB ABB-WELCOME - VOTRE OUVERTURE SUR LE MONDE

—
01
Platine de rue
Platine de rue modulaire - Finition aluminium

Références de commande
Nb. Finition aluminium brossé Boîtier d'installation Casquette à encastrer ou pour
de postes montage en saillie (en option)
1 module
Réf. internationale @ Article IK Réf. internationale @ Article IP Réf. internationale @ Article
1 module 2TMA210010A0007 WM2001 07 2TMA210010N0007 WM0101 54 2TMA210010A0015 WM0201
2 modules 2TMA210010A0008 WM2002 07 2TMA210010N0008 WM0102 54 2TMA210010A0016 WM0202
3 modules 2TMA210010A0009 WM2003 07 2TMA210010N0009 WM0103 54 2TMA210010A0017 WM0203
4 modules 2TMA210010A0010 WM2004 07 2TMA210010N0010 WM0104 54 2TMA210010A0018 WM0204
2 modules 5 modules 2TMA210010A0013 WM2005 07 2TMA210010N0013 WM0105 54 2TMA210010A0022 WM0205
6 modules 2TMA210010A0011 WM2006 07 2TMA210010N0011 WM0106 54 2TMA210010A0019 WM0206
8 modules 2TMA210010A0012 WM2008 07 2TMA210010N0012 WM0108 54 2TMA210010A0020 WM0208
10 modules 2TMA210010A0014 WM2010 07 2TMA210010N0014 WM0110 54 2TMA210010A0023 WM0210
12 modules – – – – – – 2TMA210010A0021 WM0212

3 modules
Composition sur mesure
Si l'installation le nécessite, il est possible d'assem-
bler 4 platines de 4 modules pour créer une platine x4 =
de rue avec 16 modules. Ceci est l'exemple même
de la modularité de cette gamme ABB-Welcome.

4 modules Montage en encastré ou en saillie
Toutes les platines peuvent se monter dans
des boîtiers d'installation pour être encastrées
dans un mur. Avec cette finition, les portiers
ABB-Welcome se fondent complètement dans leur
environnement et viennent juste affleurer le mur
sur lequel ils sont fixés. Une fois montés, les pro-
duits ne dépassent que de 5 mm.
5 modules
Le système peut également être fixé en saillie
grâce à un cadre. Cependant, la boîte d'encastre-
ment est quand même nécessaire pour ce type de
montage.
Les cadres saillies sont équipés de visières limitant
les gouttes de pluie sur la caméra ou les rayons de
6 modules
soleils pouvant gêner la visibilité.

Dans le cadre d'une installation devant répondre
aux normes d'accessibilité, le haut de la boîte d'en-
castrement de la platine de rue vidéo doit être ins-
tallé à 140.5 centimètres du sol.
8 modules

Pièces de rechange et accessoires
Cette barre qui souligne chaque platine de rue cache le système de fixation. Cet élément ne peut s'enlever
sans un outil spécial, dessiné et produit exclusivement pour cette gamme de portiers. Cet outil est livré
avec chaque platine ou barre de verrouillage.
Désignation Nb. de postes Réf. internationale @ Article
Barre de verrouillage, finition aluminium brossé 1 module 2TMA210010A0024 WM2301
(pièce déjà livrée avec chaque platine) 2 modules 2TMA210010A0025 WM2302
Outil de démontage plastique – 2TMA210010N0022 WM0811
Accessoire d'assemblage pour lier 2 boîtiers d'installation – 2TMA210010N0017 WM0812
