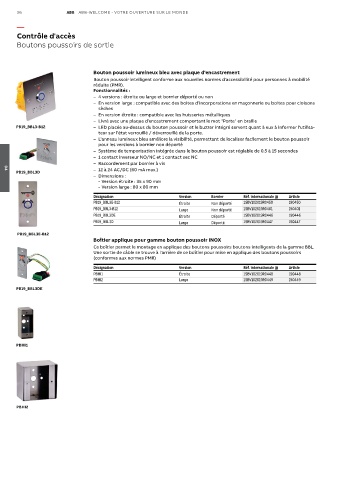

Page 38 - ABB-Welcome Votre ouverture sur le monde

36 ABB ABB-WELCOME - VOTRE OUVERTURE SUR LE MONDE

—
Contrôle d'accès
Boutons poussoirs de sortie

Bouton poussoir lumineux bleu avec plaque d'encastrement
Bouton poussoir intelligent conforme aux nouvelles normes d'accessibilité pour personnes à mobilité
réduite (PMR).
Fonctionnalités :
– 4 versions : étroite ou large et bornier déporté ou non
– En version large : compatible avec des boites d’incorporations en maçonnerie ou boites pour cloisons
sèches
– En version étroite : compatible avec les huisseries métalliques
– Livré avec une plaque d’encastrement comportant le mot "Porte" en braille
PB19_BBL3-B12 – LED placée au-dessus du bouton poussoir et le buzzer intégré servent quant à eux à informer l'utilisa-
teur sur l'état verrouillé / déverrouillé de la porte.
– L'anneau lumineux bleu améliore la visibilité, permettant de localiser facilement le bouton poussoir
pour les versions à bornier non déporté
– Système de temporisation intégrée dans le bouton poussoir est réglable de 0.5 à 15 secondes
– 1 contact inverseur NO/NC et 1 contact sec NC
– Raccordement par bornier à vis
– 12 à 24 AC/DC (60 mA max.)
PB19_BBL3D
04
– Dimensions :
- Version étroite : 35 x 90 mm
- Version large : 80 x 80 mm
Désignation Version Bornier Réf. internationale @ Article
PB19_BBL3E-B12 Étroite Non déporté 1SBV102019R0450 190450
PB19_BBL3-B12 Large Non déporté 1SBV102019R0401 190401
PB19_BBL3DE Étroite Déporté 1SBV102019R0446 190446
PB19_BBL3D Large Déporté 1SBV102019R0447 190447

PB19_BBL3E-B12
Boîtier applique pour gamme bouton poussoir INOX
Ce boîtier permet le montage en applique des boutons poussoirs boutons intelligents de la gamme BBL.
Une sortie de câble se trouve à l'arrière de ce boîtier pour mise en applique des boutons poussoirs
(conformes aux normes PMR)
Désignation Version Réf. internationale @ Article
PBHI1 Étroite 1SBV102019R0448 190448
PBHI2 Large 1SBV102019R0449 190449
PB19_BBL3DE

PBHI1

PBHI2
