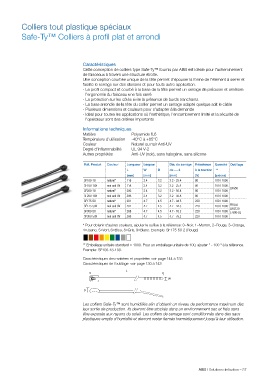

Page 59 - Colliers de serrage et accessoires. La fixation de vos cables en toute facilite

Colliers tout plastique spéciaux
Safe-Ty™ Colliers à profil plat et arrondi

Caractéristiques
Cette conception de colliers type Safe-Ty™ fournis par ABB est idéale pour l’acheminement
de faisceaux à travers une structure étroite.
Une conception courbée unique de la tête permet d’épouser la forme de l’élément à serrer et
facilite le serrage sur des cloisons et pour toute autre application.
- Le profil compact et courbé à la base de la tête permet un serrage de précision et améliore
l’ergonomie du faisceau une fois serré
- La protection sur les côtés évite la présence de bords tranchants
- La base arrondie de la tête du collier permet un serrage adapté quelque soit le câble
- Plusieurs dimensions et couleurs pour s’adapter à la demande
- Idéal pour toutes les applications où l’esthétique, l’encombrement limité et la sécurité de
l’opérateur sont des critères importants

Informations techniques
Matière Polyamide 6.6
Température d’utilisation -40°C à +85°C
Couleur Naturel ou noir Anti-UV
Degré d’inflammabilité UL 94 V-2
Autres propriétés Anti-UV (noir), sans halogène, sans silicone

Réf. Produit Couleur Longueur Largeur Dia. de serrage Résistance Quantité Outillage
L W D de .... à à la traction **
[mm] [mm] [mm] [N] [pièces]
SF100-18 naturel* 118 2.4 3.2 3.2 - 25.4 80 100 / 1000
SF100-18X noir anti-UV 118 2.4 3.2 3.2 - 25.4 80 100 / 1000
ERG50
SF200-18 naturel* 206 2.4 3.2 3.2 - 50.8 80 100 / 1000
SF200-18X noir anti-UV 206 2.4 3.2 3.2 - 50.8 80 100 / 1000
SF175-50 naturel* 201 4.7 4.5 4.7 - 44.5 220 100 / 1000
SF175-50X noir anti-UV 201 4.7 4.5 4.7 - 44.5 220 100 / 1000 ERG50
ERG120
SF300-50 naturel* 288 4.7 4.5 4.7 - 76.2 220 100 / 1000 L-500-EU
SF300-50X noir anti-UV 288 4.7 4.5 4.7 - 76.2 220 100 / 1000

* Pour obtenir d’autres couleurs, ajouter le suffixe à la référence: 0=Noir, 1=Marron, 2=Rouge, 3=Orange,
4=Jaune, 5=Vert, 6=Bleu, 8=Gris, 9=Blanc. Exemple: SF175-50-2 (Rouge)

** Emballage unitaire standard = 1000. Pour un emballage unitaire de 100, ajouter “ - 100 “ à la référence.
Exemple: SF100-18-100.

Caractéristiques des matières et propriétés: voir page 144 à 155
Caractéristiques de l’outillage: voir page 130 à 143

Les colliers Safe-Ty™ sont humidifiés afin d’obtenir un niveau de performance maximum dès
leur sortie de production. Ils devront être stockés dans un environnement sec et frais sans
être exposés aux rayons du soleil. Les colliers de serrage sont conditionnés dans des sacs
plastiques emplis d’humidité et devront rester fermés hermétiquement jusqu’à leur utilisation.

ABB I Solutions de fixation – 57
