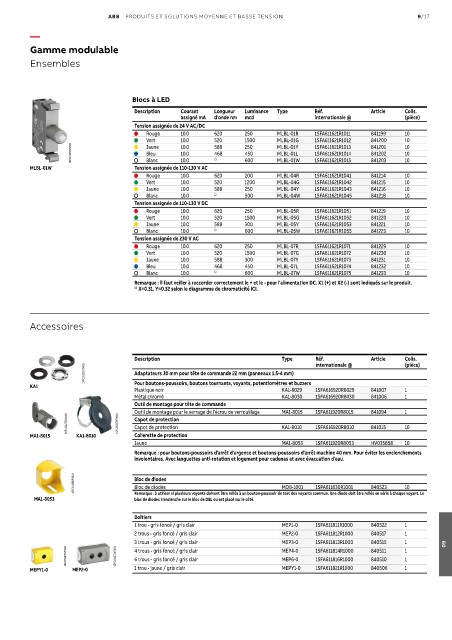

Page 1267 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 9/17

—
Gamme modulable

Ensembles

Blocs à LED
Description Courant Longueur Luminance Type Réf. Article Colis.
assigné mA d'onde nm mcd internationale @ (pièce)
Tension assignée de 24 V AC/DC
l Rouge 10.0 620 250 MLBL-01R 1SFA611621R1011 841199 10
l Vert 10.0 520 1500 MLBL-01G 1SFA611621R1012 841200 10
1SFC151252V0001 l Jaune 10.0 588 250 MLBL-01Y 1SFA611621R1013 841201 10
10
Bleu
1SFA611621R1014
450
468
10.0
841202
MLBL-01L
l
600
10
MLBL-01W
10.0
1SFA611621R1015
841203
Blanc
2)
MLBL-01W l
Tension assignée de 110-130 V AC
l Rouge 10.0 620 200 MLBL-04R 1SFA611621R1041 841214 10
l Vert 10.0 520 1200 MLBL-04G 1SFA611621R1042 841215 10
l Jaune 10.0 588 250 MLBL-04Y 1SFA611621R1043 841216 10
l Blanc 10.0 1) 500 MLBL-04W 1SFA611621R1045 841218 10
Tension assignée de 110-130 V DC
l Rouge 10.0 620 250 MLBL-05R 1SFA611621R1051 841219 10
l Vert 10.0 520 1500 MLBL-05G 1SFA611621R1052 841220 10
l Jaune 10.0 588 300 MLBL-05Y 1SFA611621R1053 841221 10
l Blanc 10.0 1) 600 MLBL-05W 1SFA611621R1055 841223 10
Tension assignée de 230 V AC
l Rouge 10.0 620 250 MLBL-07R 1SFA611621R1071 841229 10
l Vert 10.0 520 1500 MLBL-07G 1SFA611621R1072 841230 10
l Jaune 10.0 588 300 MLBL-07Y 1SFA611621R1073 841231 10
l Bleu 10.0 468 450 MLBL-07L 1SFA611621R1074 841232 10
l Blanc 10.0 1) 600 MLBL-07W 1SFA611621R1075 841233 10
Remarque : il faut veiller à raccorder correctement le + et le - pour l'alimentation DC. X1 (+) et X2 (-) sont indiqués sur le produit.
1) X=0.31, Y=0.32 selon le diagramme de chromaticité ICI.
Accessoires
Description Type Réf. Article Colis.
internationale @
(pièce)
1SFC151253F0001 Adaptateurs 30 mm pour tête de commande 22 mm (panneaux 1.5-4 mm)
KA1 Pour boutons-poussoirs, boutons tournants, voyants, potentiomètres et buzzers
Plastique noir KA1-8029 1SFA616920R8029 841007 1
Métal chromé KA1-8030 1SFA616920R8030 841006 1
Outil de montage pour tête de commande
Outil de montage pour le serrage de l'écrou de verrouillage MA1-8015 1SFA611920R8015 841094 1
1SFC151275V0001 1SFC151379F0001 Capot de protection KA1-8010 1SFA616920R8010 841015 10
Capot de protection
MA1-8015 KA1-8010 Collerette de protection
Jaune MA1-8053 1SFA611920R8053 HV035858 10
Remarque : pour boutons-poussoirs d'arrêt d'urgence et boutons-poussoirs d'arrêt machine 40 mm. Pour éviter les enclenchements
involontaires. Avec languettes anti-rotation et logement pour cadenas et avec évacuation d'eau.
1SFC151282F0001 Bloc de diodes MDB-1001 1SFA611630R1001 840523 10
Bloc de diodes
MA1-8053 Remarque : à utiliser si plusieurs voyants doivent être reliés à un bouton-poussoir de test des voyants commun. Une diode doit être reliée en série à chaque voyant. Le
bloc de diodes s'enclenche sur le bloc de DEL ou est placé sur le côté.
Boîtiers
1 trou - gris foncé / gris clair MEP1-0 1SFA611811R1000 840522 1
2 trous - gris foncé / gris clair MEP2-0 1SFA611812R1000 840517 1
3 trous - gris foncé / gris clair MEP3-0 1SFA611813R1000 840515 1 09
1SFC151270V0001 1SFC151272V0001 4 trous - gris foncé / gris clair MEP4-0 1SFA611814R1000 840511 1 1
6 trous - gris foncé / gris clair
MEP6-0
1SFA611816R1000
840510
MEPY1-0 MEP2-0 1 trou - jaune / gris clair MEPY1-0 1SFA611821R1000 840506 1
