ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 2/15

—

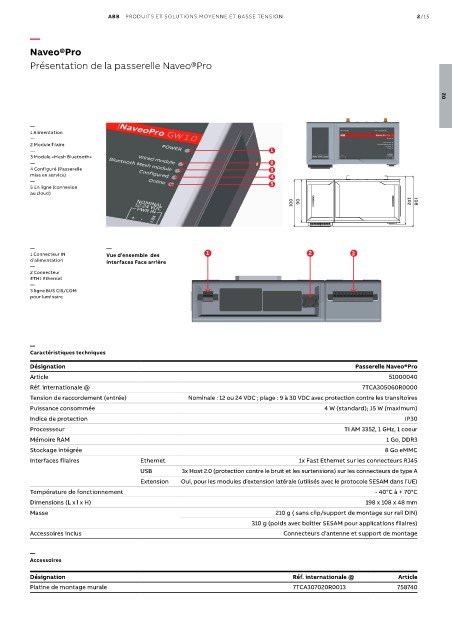

Naveo®Pro
Présentation de la passerelle Naveo®Pro

02

198198 198
198
—
1 Alimentation 48 48 48 48 44 44 44 44
—
4 4 4 4
2 Module filaire
40
— 1 40 40 40
3 Module «Mesh Bluetooth»
— 2
4 Configuré (Passerelle 3
mise en service) 4
— 5
5 En ligne (connexion
au cloud)
100 100 100 100 100 90 90 90 90 90 90 90 90 102 90 102 102 102 102 108 108 108 108 108

— —
1 Connecteur IN Vue d’ensemble des 1 2 3
d’alimentation interfaces Face arrière
—
2 Connecteur
ETH1 Ethernet
—
3 ligne BUS CIS/COM
pour luminaire

—
Caractéristiques techniques

Désignation Passerelle Naveo®Pro
Article 51000040
Réf. internationale @ 7TCA305060R0000
Tension de raccordement (entrée) Nominale : 12 ou 24 VDC ; plage : 9 à 30 VDC avec protection contre les transitoires
Puissance consommée 4 W (standard); 15 W (maximum)
Indice de protection IP30
Processseur TI AM 3352, 1 GHz, 1 coeur
Mémoire RAM 1 Go, DDR3
Stockage intégrée 8 Go eMMC
Interfaces filaires Ethernet 1x Fast Ethernet sur les connecteurs RJ45
USB 3x Host 2.0 (protection contre le bruit et les surtensions) sur les connecteurs de type A
Extension Oui, pour les modules d’extension latérale (utilisés avec le protocole SESAM dans l’UE)
Température de fonctionnement - 40°C à + 70°C
Dimensions (L x l x H) 198 x 108 x 48 mm
Masse 210 g ( sans clip/support de montage sur rail DIN)
310 g (poids avec boîtier SESAM pour applications filaires)
Accessoires inclus Connecteurs d’antenne et support de montage

—
Accessoires
Désignation Réf. internationale @ Article
Platine de montage murale 7TCA307020R0013 758740
