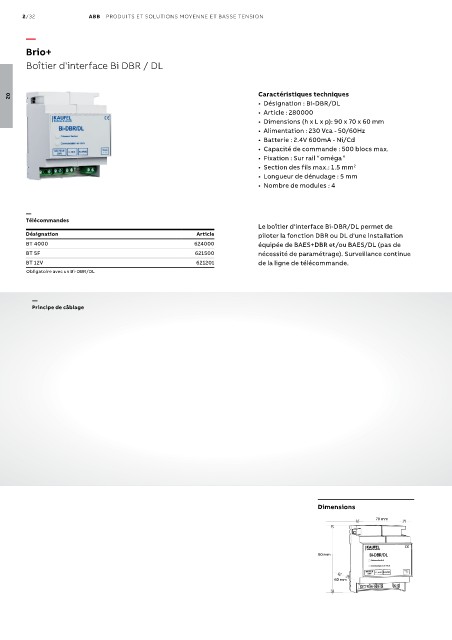

Brio+
Boîtier d'interface Bi DBR / DL

Caractéristiques techniques
• Désignation : Bi-DBR/DL
02
• Article : 280000
• Dimensions (h x L x p): 90 x 70 x 60 mm
• Alimentation : 230 Vca - 50/60Hz
• Batterie : 2.4V 600mA - Ni/Cd
• Capacité de commande : 500 blocs max.
• Fixation : Sur rail “ oméga ”
• Section des fils max.: 1.5 mm 2
• Longueur de dénudage : 5 mm
• Nombre de modules : 4

—
Télécommandes
Le boîtier d'interface Bi-DBR/DL permet de
Désignation Article piloter la fonction DBR ou DL d'une installation
BT 4000 624000 équipée de BAES+DBR et/ou BAES/DL (pas de
BT 5F 621500 nécessité de paramétrage). Surveillance continue
BT 12V 621201 de la ligne de télécommande.
Obligatoire avec un Bi-DBR/DL

—
Principe de câblage

Secteur Éclairage normal
230 Vca - 50/60 Hz

B- A+ B- A+
BT4000
Bi-DBR/DL ou
Présence Secteur BT5F
Communication en cours ou
BT12V
SECTEUR C. AUX ALARME TELE SECTEUR TELE
230V - + 230V - +
BAES BAES+BAEH BAES+DBR et/ou
BAES+DL
Vers contact SSI
(pour plus d'informations sur l'installation sur site se référer à la notice du
boîtier d'interface DBR/DL disponible sur notre site internet, www.kaufel.fr)

Dimensions
70 mm
à
à
à

90 mm BI-DBR/DL
Présence Secteur
Communication en cours
60 mm à C. AUX ALARME
à
à
