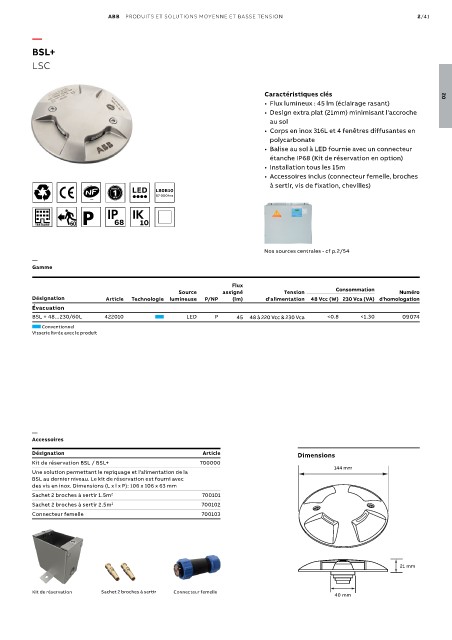

Page 155 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 2/41

—

BSL+
LSC

Caractéristiques clés 02
• Flux lumineux : 45 lm (éclairage rasant)
• Design extra plat (21mm) minimisant l'accroche
au sol
• Corps en inox 316L et 4 fenêtres diffusantes en
polycarbonate
• Balise au sol à LED fournie avec un connecteur
étanche IP68 (Kit de réservation en option)
• Installation tous les 15m
• Accessoires inclus (connecteur femelle, broches
CERTIFIÉ PAR LCIE GARANTIE à sertir, vis de fixation, chevilles)
1 L80B10
AN 87 000hrs
AEAS

400
HABITATION INDUSTRIE TERTIAIRE 60 10 68 LS 10

Nos sources centrales - cf p.2/54
—
Gamme

Flux
Source assigné Tension Consommation Numéro
Désignation Article Technologie lumineuse P/NP (lm) d'alimentation 48 Vcc (W) 230 Vca (VA) d'homologation
Évacuation
BSL + 48...230/60L 422010 LED P 45 48 à 220 Vcc & 230 Vca <0.8 <1.30 09074
Conventionnel
Visserie livrée avec le produit

—
Accessoires
Désignation Article Dimensions
Kit de réservation BSL / BSL+ 700000
144 mm
Une solution permettant le repiquage et l'alimentation de la
BSL au dernier niveau. Le kit de réservation est fourni avec
des vis en inox. Dimensions (L x l x P): 106 x 106 x 63 mm
Sachet 2 broches à sertir 1.5m 2 700101
Sachet 2 broches à sertir 2.5m 2 700102
Connecteur femelle 700103

21 mm

Kit de réservation Sachet 2 broches à sertir Connecteur femelle
40 mm
