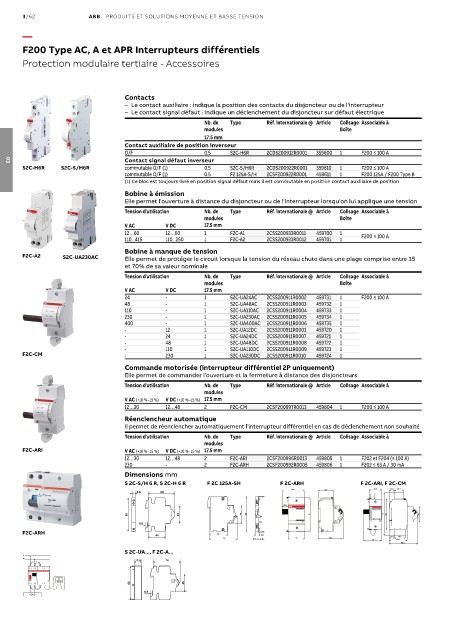

3/62 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
F200 Type AC, A et APR Interrupteurs différentiels

Protection modulaire tertiaire - Accessoires

Contacts
– Le contact auxiliaire : indique la position des contacts du disjoncteur ou de l'interrupteur
– Le contact signal défaut : indique un déclenchement du disjoncteur sur défaut électrique
Nb. de Type Réf. internationale @ Article Colisage Associable à
modules Boîte
17.5 mm
Contact auxiliaire de position inverseur
O/F 0.5 S2C-H6R 2CDS200912R0001 359600 1 F200 ≤ 100 A
Contact signal défaut inverseur
03
S2C-H6R S2C-S/H6R commutable O/F (1) 0.5 S2C-S/H6R 2CDS200922R0001 359610 1 F200 ≤ 100 A
commutable O/F (1) 0.5 F2 125A-S/H 2CSF200922R0001 459611 1 F200 125A / F200 Type B
(1) Ce bloc est toujours livré en position signal défaut mais il est commutable en position contact auxiliaire de position
Bobine à émission
Elle permet l'ouverture à distance du disjoncteur ou de l'interrupteur lorsqu'on lui applique une tension
Tension d'utilisation Nb. de Type Réf. internationale @ Article Colisage Associable à
modules Boîte
V AC V DC 17.5 mm
12…60 12…60 1 F2C-A1 2CSS200933R0011 459700 1 F200 ≤ 100 A
110...415 110...250 1 F2C-A2 2CSS200933R0012 459701 1
Bobine à manque de tension
F2C-A2 S2C-UA230AC Elle permet de protéger le circuit lorsque la tension du réseau chute dans une plage comprise entre 35
et 70% de sa valeur nominale
Tension d'utilisation Nb. de Type Réf. internationale @ Article Colisage Associable à
modules Boîte
V AC V DC 17.5 mm
24 - 1 S2C-UA24AC 2CSS200911R0002 459731 1 F200 ≤ 100 A
48 - 1 S2C-UA48AC 2CSS200911R0003 459732 1
110 - 1 S2C-UA110AC 2CSS200911R0004 459733 1
230 - 1 S2C-UA230AC 2CSS200911R0005 459734 1
400 - 1 S2C-UA400AC 2CSS200911R0006 459735 1
- 12 1 S2C-UA12DC 2CSS200911R0001 459720 1
- 24 1 S2C-UA24DC 2CSS200911R0007 459721 1
- 48 1 S2C-UA48DC 2CSS200911R0008 459722 1
- 110 1 S2C-UA110DC 2CSS200911R0009 459723 1
F2C-CM - 230 1 S2C-UA230DC 2CSS200911R0010 459724 1
Commande motorisée (interrupteur différentiel 2P uniquement)
Elle permet de commander l'ouverture et la fermeture à distance des disjoncteurs
Tension d'utilisation Nb. de Type Réf. internationale @ Article Colisage Associable à
modules
V AC (+10 % -15 %) V DC (+10 % -15 %) 17.5 mm
12…30 12…48 2 F2C-CM 2CSF200997R0013 459804 1 F200 ≤ 100 A
Réenclencheur automatique
Il permet de réenclencher automatiquement l'interrupteur différentiel en cas de déclenchement non souhaité
Tension d'utilisation Nb. de Type Réf. internationale @ Article Colisage Associable à
modules
F2C-ARI V AC (+10 % -15 %) V DC (+10 % -15 %) 17.5 mm
12…30 12…48 2 F2C-ARI 2CSF200996R0013 459805 1 F202 et F204 (≤ 100 A)
230 - 2 F2C-ARH 2CSF200992R0005 459806 1 F202 ≤ 63 A / 30 mA
Dimensions mm
S 2C-H11L S 2C-S/H 6 R, S 2C-H 6 R F 2C 125A-SH F 2C-ARH F 2C-ARI, F 2C-CM
S 2C-S/H 6 R
S 2C-H20L S 2C-H 6 R
S 2C-H02L 35.5 15.5 25.4
8.8 8.8 69 F 2C 125A-SH
1 2 9 5
85 85 45 45 88 1 8 4
6.8
F2C-ARH 44
44 8.8 15.4 30.5
70 1/2 module 53 50.3
80.5
S 2C-UA..., F 2C-A...
S 2C-UA...
L F 2C-A...
S 2C-OVP
N 17.4 74
ON
1 2 85 45
6.8
LOAD
