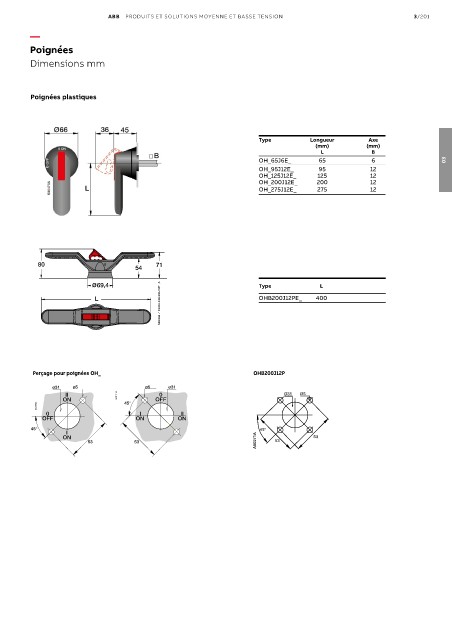

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/201
—
Poignées
Dimensions mm
Poignées plastiques
Type Longueur Axe
(mm) (mm)
L B
OH_65J6E_ 65 6 03
OH_95J12E_ 95 12
OH_125J12E_ 125 12
OH_200J12E_ 200 12
OH_275J12E_ 275 12
80 54 71
ø Type L
69,4
M00134 / 13/OH-150-200J12P A
L OHB200J12PE_ 400
Perçage pour poignées OH_ OHB200J12P
ø31 ø5 ø5 ø31
II S02111A 0 Ø31 Ø5
ON 45 ° OFF
S02064A
0 I II
OFF ON ON
45° 45°
I
ON 53
53 53 A00271A 53
