Page 5 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3

— — —

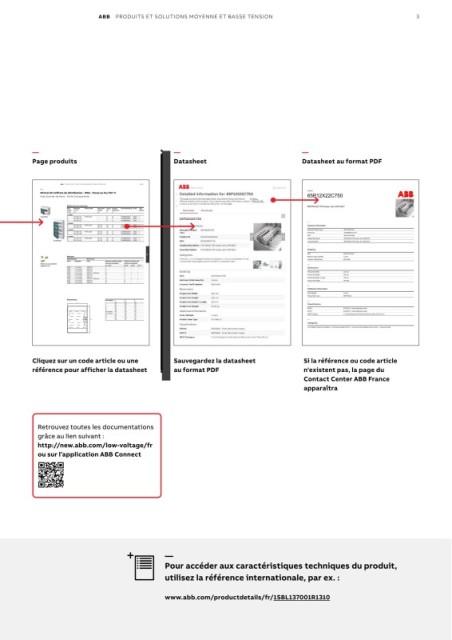

Page produits Datasheet Datasheet au format PDF

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/63
—
Mistral 65 Coffrets de distribution - IP65 - Tenue au feu 750 °C 
Avec bornier de terre - Porte transparente 65P12X22C750
Références de commande MISTRAL65 750 transp. door 24M 22LP
Nb de Dimensions Entrée de câble Entraxe entre Courant Puissance Réf. internationale @ Article Colis.
modules L x H x P rails DIN max. dissipée max. (pièces)
17.5 mm mm mm A W
1 rangée
12 modules 8 232 x 250 x 155 Prédécoupées - 63 20 1SLM006501A1211 151220 1
12 320 x 250 x 155 - 63 27 1SLM006501A1212 151221 1
18 430 x 250 x 155 - 63 32 1SLM006501A1213 151222 1
2 rangées —
24 320 x 435 x 155 Prédécoupées 150 - 125 125 34 1SLM006501A1214 151223 1 General Information
36 430 x 435 x 155 150 - 125 125 43 1SLM006501A1215 151224 1
3 rangées Extended Product Type 65P12X22C750
36 320 x 600 x 155 Prédécoupées 150 - 125 125 51 1SLM006501A1216 151225 1
54 430 x 600 x 155 150 - 125 125 64 1SLM006501A1218 151227 1 Product ID 1SLM006501A1214
EAN
8000126107449
4 rangées
48 320 x 735 x 155 Prédécoupées 150 - 125 125 63 1SLM006501A1217 151226 1 Catalog Description MISTRAL65 750 transp. door 24M 22LP
72 modules 72 430 x 735 x 155 150 - 125 125 81 1SLM006501A1219 151228 1 Long Description MISTRAL65 750 transp. door 24M 22LP
—
Ordering
EAN 8000126107449
05
Borniers Minimum Order Quantity 1 piece
Coffret Mistral 65 Borniers inclus Customs Tariff Number 85371098
Article Designation Article Nombre de connexions rapides Nombre de connexions à vis
Borniers à raccordement Section de raccordement Section de raccordement —
rapide et à vis 1.5…4 mm² 25 mm² 16 mm² 6 mm²
151220 1 x 8 modules 799208 (X1) 5 1 - - Dimensions
151221 1 x 12 modules 799210 (x1) 11 3 - -
151222 1 x 18 modules 799212 (x1) 17 5 - - Product Net Width 320 mm
151223 2 x 12 modules 799213 (x1) + 799192 (x1) 20 6 3 3
151224 2 x 18 modules 799210 (x2) 22 6 - - Product Net Height 435 mm
151225 3 x 12 modules 799212 (x1) 17 5 - - Product Net Depth / Length 155 mm
151226 4 x 12 modules 799213 (x1) + 799192 (x1) 20 6 3 3
151227 3 x 18 modules 799212 (x2) 34 10 - - Product Net Weight 78.08 kg
151228 4 x 18 modules 799213 (x2) 40 12 - -
—
Additional Information
Order Multiple 4 piece
Product Main Type MISTRAL65
Dimensions Nb de modules L H P
L mm mm mm —
8 232 250 155 Classifications
12 320 250 155
18 430 250 155 ETIM 6 EC000214 - Small distribution board
24 320 435 155
36 (2 rangées) 430 435 155 ETIM 7 EC000214 - Small distribution board
36 (3 rangées) 320 600 155 WEEE Category 5. Small Equipment (No External Dimension More Than 50 cm)
48 320 735 155
54 430 600 155
72 430 735 155
H —
Categories
Low Voltage Products and Systems → Enclosures (System Pro E) → Consumer Units (System pro E comfort) → Consumer Units
Cliquez sur un code article ou une Sauvegardez la datasheet Si la référence ou code article
référence pour afficher la datasheet au format PDF n'existent pas, la page du
Contact Center ABB France
apparaîtra
Retrouvez toutes les documentations
grâce au lien suivant :
http://new.abb.com/low-voltage/fr
ou sur l’application ABB Connect
—
Pour accéder aux caractéristiques techniques du produit,
utilisez la référence internationale, par ex. :
www.abb.com/productdetails/fr/1SBL137001R1310
