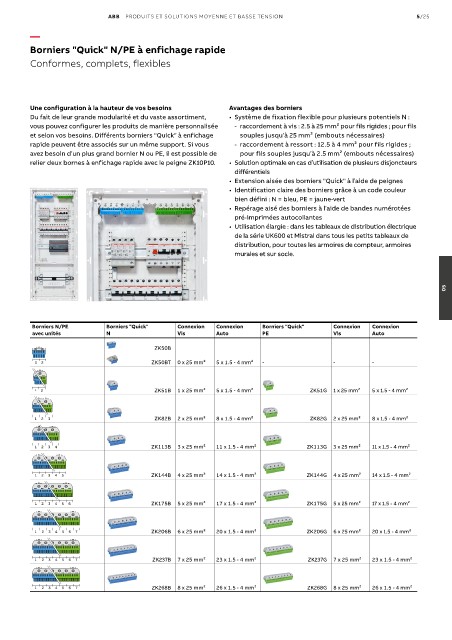

Page 703 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/25

—
Borniers "Quick" N/PE à enfichage rapide

Conformes, complets, flexibles

Une configuration à la hauteur de vos besoins Avantages des borniers
Du fait de leur grande modularité et du vaste assortiment, • Système de fixation flexible pour plusieurs potentiels N :
vous pouvez configurer les produits de manière personnalisée - raccordement à vis : 2.5 à 25 mm² pour fils rigides ; pour fils
et selon vos besoins. Différents borniers "Quick" à enfichage souples jusqu’à 25 mm² (embouts nécessaires)
rapide peuvent être associés sur un même support. Si vous - raccordement à ressort : 12.5 à 4 mm² pour fils rigides ;
avez besoin d’un plus grand bornier N ou PE, il est possible de pour fils souples jusqu’à 2.5 mm² (embouts nécessaires)
relier deux bornes à enfichage rapide avec le peigne ZK10P10. • Solution optimale en cas d’utilisation de plusieurs disjoncteurs
différentiels
• Extension aisée des borniers "Quick" à l’aide de peignes
• Identification claire des borniers grâce à un code couleur
bien défini : N = bleu, PE = jaune-vert
• Repérage aisé des borniers à l’aide de bandes numérotées
pré-imprimées autocollantes
• Utilisation élargie : dans les tableaux de distribution électrique
de la série UK600 et Mistral dans tous les petits tableaux de
distribution, pour toutes les armoires de compteur, armoires
murales et sur socle.

05

Borniers N/PE Borniers "Quick" Connexion Connexion Borniers "Quick" Connexion Connexion
avec unités N Vis Auto PE Vis Auto

ZK50B
1 2 ZK50BT 0 x 25 mm² 5 x 1.5 - 4 mm² - - -

1 2 ZK51B 1 x 25 mm² 5 x 1.5 - 4 mm² ZK51G 1 x 25 mm² 5 x 1.5 - 4 mm²

1 2 3 ZK82B 2 x 25 mm² 8 x 1.5 - 4 mm² ZK82G 2 x 25 mm² 8 x 1.5 - 4 mm²

1 2 3 4 ZK113B 3 x 25 mm² 11 x 1.5 - 4 mm² ZK113G 3 x 25 mm² 11 x 1.5 - 4 mm²

1 2 3 4 5 ZK144B 4 x 25 mm² 14 x 1.5 - 4 mm² ZK144G 4 x 25 mm² 14 x 1.5 - 4 mm²

1 2 3 4 5 6 ZK175B 5 x 25 mm² 17 x 1.5 - 4 mm² ZK175G 5 x 25 mm² 17 x 1.5 - 4 mm²

1 2 3 4 5 6 7 ZK206B 6 x 25 mm² 20 x 1.5 - 4 mm² ZK206G 6 x 25 mm² 20 x 1.5 - 4 mm²

1 2 3 4 5 6 7 ZK237B 7 x 25 mm² 23 x 1.5 - 4 mm² ZK237G 7 x 25 mm² 23 x 1.5 - 4 mm²

1 2 3 4 5 6 7 ZK268B 8 x 25 mm² 26 x 1.5 - 4 mm² ZK268G 8 x 25 mm² 26 x 1.5 - 4 mm²
