ABB -FREE@HOME® À L A PORTÉE DE TOUS 31

—

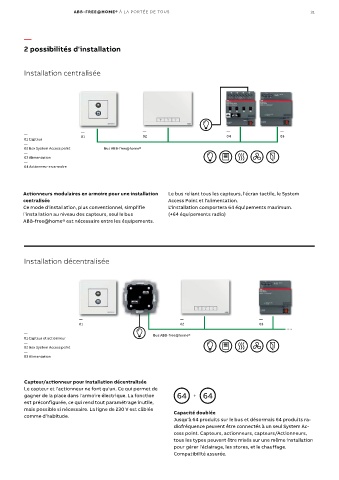

2 possibilités d'installation

Installation centralisée

— — — —
— 01 02 04 03
01 Capteur
—
02 Box System Access point Bus ABB-free@home®
—
03 Alimentation
—
04 Actionneur en armoire

Actionneurs modulaires en armoire pour une installation Le bus reliant tous les capteurs, l'écran tactile, le System
centralisée Access Point et l'alimentation.
Ce mode d'installation, plus conventionnel, simplifie L'installation comportera 64 équipements maximum.
l'installation au niveau des capteurs, seul le bus (+64 équipements radio)
ABB-free@home® est nécessaire entre les équipements.

Installation décentralisée

— — —
01 02 03
— Bus ABB-free@home®
01 Capteur et actionneur
—
02 Box System Access point
—
03 Alimentation

Capteur/actionneur pour installation décentralisée
Le capteur et l'actionneur ne font qu'un. Ce qui permet de
gagner de la place dans l'armoire électrique. La fonction ,* + ,*
est préconfigurée, ce qui rend tout paramétrage inutile,
mais possible si nécessaire. La ligne de 230 V est câblée Capacité doublée
comme d'habitude.
Jusqu'à 64 produits sur le bus et désormais 64 produits ra-
diofréquence peuvent être connectés à un seul System Ac-
cess point. Capteurs, actionneurs, capteurs/Actionneurs,
tous les types peuvent être mixés sur une même installation
pour gérer l'éclairage, les stores, et le chauffage.
Compatibilité assurée.
