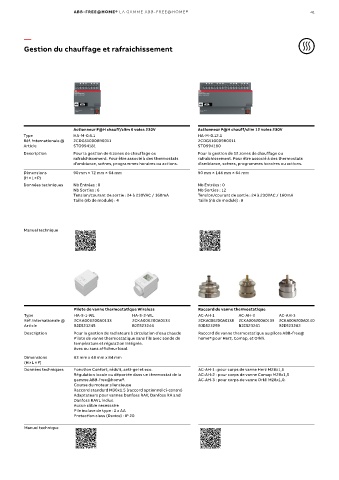

ABB -FREE@HOME® L A GAMME ABB -FREE@HOME®                                          41




         —
         Gestion du chauffage et rafraichissement
















                           Actionneur F@H chauff/clim 6 voies 230V     Actionneur F@H chauff/clim 12 voies 230V
         Type              HA-M-0.6.1                                  HA-M-0.12.1
         Réf. internationale @  2CDG510008R0011                        2CDG510009R0011
         Article           STO994181                                   STO994180
         Description       Pour la gestion de 6 zones de chauffage ou   Pour la gestion de 12 zones de chauffage ou
                           rafraîchissement. Pour être associé à des thermostats   rafraîchissement. Pour être associé à des thermostats
                           d'ambiance, scènes, programmes horaires ou actions.   d'ambiance, scènes, programmes horaires ou actions.
         Dimensions        90 mm × 72 mm × 64 mm                       90 mm × 144 mm × 64 mm
         (H × L × P)
         Données techniques  Nb Entrées : 0                            Nb Entrées : 0
                           Nb Sorties : 6                              Nb Sorties : 12
                           Tension/courant de sortie : 24 à 230VAC / 160mA  Tension/courant de sortie : 24 à 230VAC / 160mA
                           Taille (nb de module) : 4                   Taille (nb de module) : 8





         Manuel technique















                           Pilote de vanne thermostatique Wireless     Raccord de vanne thermostatique
          Type             HA-S-1-WL           HA-S-2-WL               AC-AH-1       AC-AH-2       AC-AH-3
          Réf. internationale @  2CKA006200A0133   2CKA006200A0134     2CKA006200A0138  2CKA006200A0139  2CKA006200A0140
          Article          BJE523245           BJE523246               BJE523259     BJE523261     BJE523262
          Description      Pour la gestion de radiateurs à circulation d’eau chaude  Raccord de vanne thermostatique au pilote ABB-free@
                           Pilote de vanne thermostatique sans fils avec sonde de   home® pour Herz, Comap, et Orkli.
                           température et régulation intégrée.
                           Avec ou sans afficheur local.
          Dimensions       63 mm x 48 mm x 84 mm
          (H × L × P)
          Données techniques  Fonction Confort, réduit, anti-gel et eco.  AC-AH-1 : pour corps de vanne Herz M28x1,5
                           Régulation locale ou déportée dans un thermostat de la   AC-AH-2 : pour corps de vanne Comap M28x1,5
                           gamme ABB-free@home®.                       AC-AH-3 : pour corps de vanne Orkli M28x1,0.
                           Course du moteur silencieuse
                           Raccord standard M30x1.5 (raccord optionnel ci-contre)
                           Adaptateurs pour vannes Danfoss RAV, Danfoss RA and
                           Danfoss RAVL inclus.
                           Aucun câble necessaire
                           Pile incluse de type : 2 x AA
                           Protection class (Device) : IP 20.
          Manuel technique
